詳解串口通信基本接線方法

        不同編碼機制不能混接，如RS232C不能直接與RS422接口相連，市面上專門的各種轉換器賣，必須通過轉換器才能連接;

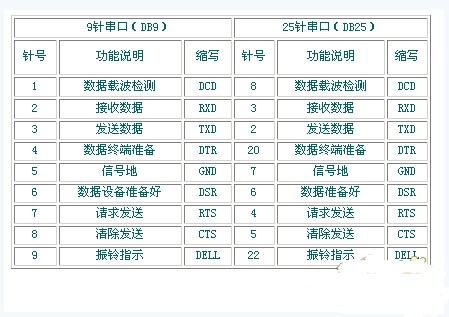

        目前較為常用的串口有9針串口(DB9)和25針串口(DB25)，通信距離較近時(<12m)，可以用電纜線直接連接標準RS232端口(RS422,RS485較遠)，若距離較遠，需附加調制解調器(MODEM)。最為簡單且常用的是三線制接法，即地、接收數據和發送數據三腳相連，本文只涉及到最為基本的接法，且直接用RS232相連，以回答前段網友的咨詢。

        2.RS232C串口通信接線方法(三線制)

        首先，串口傳輸數據只要有接收數據針腳和發送針腳就能實現：同一個串口的接收腳和發送腳直接用線相連，兩個串口相連或一個串口和多個串口相連

        同一個串口的接收腳和發送腳直接用線相連對9針串口和25針串口，均是2與3直接相連;

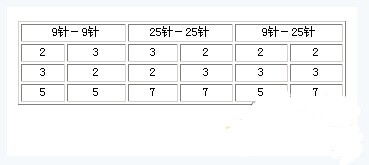

        兩個不同串口(不論是同一臺計算機的兩個串口或分別是不同計算機的串口)

        上面表格是對微機標準串行口而言的，還有許多非標準設備，如接收GPS數據或電子羅盤數據，只要記住一個原則：接收數據針腳(或線)與發送數據針腳(或線)相連，彼些交叉，信號地對應相接，就能百戰百勝。

        3.串口調試中要注意的幾點：

        線路焊接要牢固，不然程序沒問題，卻因為接線問題誤事;

        串口調試時，準備一個好用的調試工具，如串口調試助手、串口精靈等，有事半功倍之效果;

        強烈建議不要帶電插撥串口，插撥時至少有一端是斷電的，否則串口易損壞。
