介紹

光纜終端盒系列產品是光纖傳輸通信網絡中終端配線的輔助設備，適用于室內光纜的直接和分支

接續，并對光纖接頭起保護作用

環境要求

a. 光纜終端盒不適合于在露天使用，如要使用，應采取保護措施。

b. 工作溫度：-25℃～+40℃

c. 儲存溫度:一25℃～+55℃

相對濕度:不大于85％(30℃時)

d. 氣壓:70～106kpa

20

功能要求

1.具有光纜引入、配線尾纖引出并固定和保護光纜、配線尾纖及其中光纖性能不受損傷的功能。

2.具有使光纜終端免受環境影響的功能。

3.具有使光纜金屬構件與光纜終端盒殼體絕緣并能方便地引出接地的功能。

4.提供光纜終端的安放和余留光纖存儲的空間,并使安裝操作方便。

5.盒體能有足夠抗沖擊強度地固定,并具有不同使用場合的相應安裝功能。

6.必要時,應具有光纜分歧接續功能，功能要求。

結構

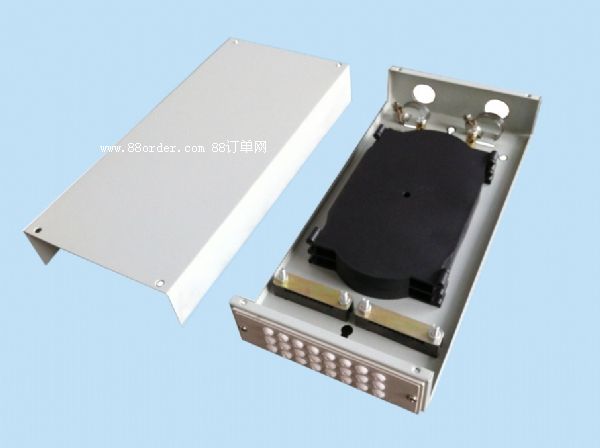

光纜終端盒由外殼、內部構件、光纖接頭保護件3部分組成。

1.外殼

外殼應能方便開啟,便于安裝;外殼應有用于將光纜金屬構件高壓防護接地的引出裝置。

2. 內部構件。

內部構件應包括以下部分:

a. 支撐架:內部結構的主體,用于內部結構的支撐；

b. 集纖盤:用于有順序地存放光纖接頭(及其保護件)和余留光纖,可余留光纖的長度不小于1.6m，余留光纖盤放的曲率半徑應不小于37.5mm。并有為重新接續提供容易識別纖號的標記和方便操作的空間；

c. 固定裝置:用于光纜護套固定、光纜加強構件固定和配線尾纖固定。

3.光纖接頭保護件

光纖接頭的保護可采用熱收縮保護管、護夾等
