全套電纜橋架及配件 電纜橋架國家標準

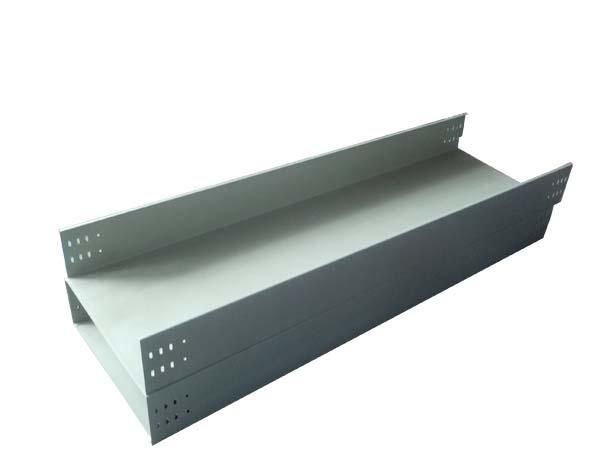

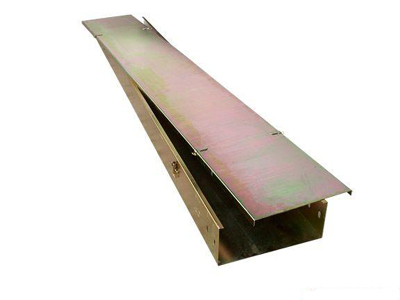

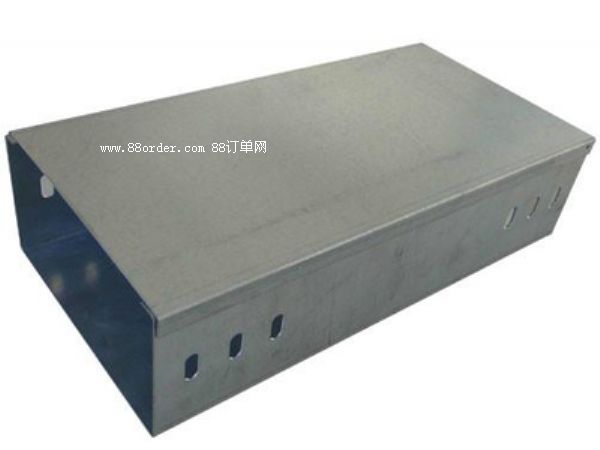

電纜橋架是一種全封閉型電纜橋架，它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。考慮槽式直通作屏蔽時,表面處理用鍍鋅。

電纜橋架的護罩隨槽體配套供貨、其他配件與梯級式、托盤式橋架通用。

用戶如需電纜橋架的其他品種規格可來圖來函或面洽訂貨。

一、環境條件

常年平均氣溫        25℃

極端最高氣溫        55℃

極端最低氣溫        -16℃

空氣相對濕度     歷年日平均最大相對濕度97％，月平均最大相對濕度95％

環境溫度            -16℃—﹢50℃

海拔高度            ＜1000m

日照強度（風速0.5m/s）≤1.1kw/㎡

最大風速             ≤35m/s

最大日溫差          25℃

地震烈度            8度

污穢等級            3級防污

安裝地點            戶內（外），空氣中含有酸堿

二、技術要求

1．      電纜橋架表面處理：熱浸鋅、冷鍍鋅、靜電噴塑。

2．      鋼板：冷軋鋼板。

3. 鋼板厚度：

托盤、梯架寬度b           允許最小板厚

              b＜100                   1

           100≤b＜150                 1.2

           150≤b≤400                 1.5

           400≤b≤800                  2

              800＜b                   2.5

注：1）連接板的厚度至少按托盤，梯架同等板厚選用，也可以選厚一個等級。

       2）蓋板的厚度可以按托盤、梯架的厚度選第一個等級。

4．連接片：內外采用連接片雙面固定。

5．接地：接地孔、板或螺栓表面不噴塑。
