x、b系列行星擺線針輪減速機概述

行星擺線針輪減速機，是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。該減速機可以廣泛應用于各種傳動機械中的減速機構，如：起重、運輸、礦山、冶金、石化、紡織、印染、輕工、制藥、食品機械等。

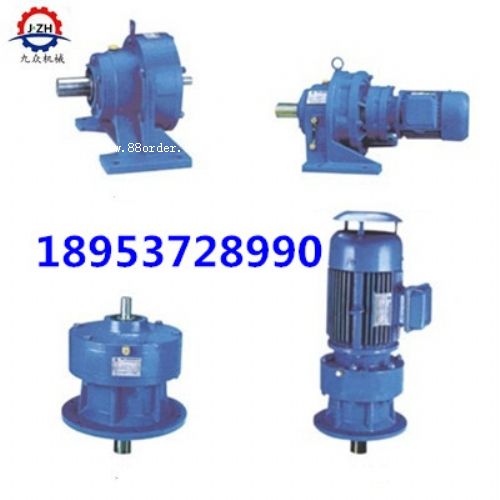

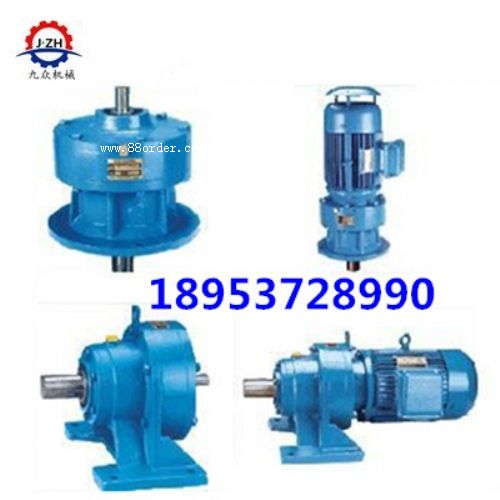

按結構形式分為：臥式、立式、雙軸線、直聯型四種。

b擺線針輪減速機產品型號（立式安裝）

bly1-18減速機：bly1 bly2 bly3 bly4 bly5 bly6 bly7 bly8 bly9 bly10 bly11 bly12 bly13 bly14bly15 bly16

bly17 bly18 bly120 bly150 bly180 bly220 bly270 bly330 bly390 bly450

傳動比：單級：9-87 雙級：121-7569 三級：2057-658503

直聯型減速機與y系列專用電動機及y系列派生專用電動機組裝在一起，如ya增安型電動機，yb防爆電動機，yct調速電動機，yej制動電動機等。

機型號: 按傳動比分為:一級、二級、三級。一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。按結構型式分為：臥式、立式、雙軸型、直聯型四種。 @傳動比：一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。 1、結構原理：行星擺線傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。 2、特點：采用行星傳動原理體積小，無軸向力，速比變化范圍大 3、安裝型式：底座式、法蘭式;輸出方式:實心軸輸出;輸入方式：電機輸入，軸輸入 4、輸入方式：直聯電機、實心軸、法蘭式輸入。 5、平均效率：一級90％、二級88％。 6.減速比：一級9~87、二級99~5133。 擺線針輪減速機是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成h機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）說明： 1.擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。 2.輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。 3.臥式安裝擺線針輪減速機的工作位置均為水平位置。

xb系列行星擺線針輪減速機的使用與維護：

使用：

1. 本機適用于連續工作制，允許正向反向運轉。

2. 輸出軸及輸入軸與其他零件配合時，不允許直接捶擊，以防損壞。

3. 輸出軸及輸入軸軸伸上的鍵按普通平鍵形式尺寸（gb1096-79）規定選用。立式減速機輸出端機座止口徑d4的配合公差值符合公差配合（gbi800-1804-79）h9規定。

4. 使用聯軸器與工作機械與電動機聯接時應使軸線同心；減速機的安裝誤差不應大于所用聯軸器的允許誤差值。

5. 減速機安裝后用手轉動靈活。

我廠生產b、x、bj系列行星擺線針輪減速機；wb系列微型擺線減速機，電動滾筒, zq軟齒面減速機，zdy、zly、zsy、zfy系列硬齒面圓柱齒輪減速機；zlyj、zsyj系列塑料擠出機專用硬齒面減速機；dby(k)、dcy(k)系列硬齒面圓錐圓柱齒輪減速機，r系列斜齒輪減速電機；s系列斜齒輪蝸輪蝸桿減速電機；k系列弧齒錐齒輪減速電機；f系列平行軸斜齒輪減速電機； zjy軸裝式圓柱齒輪減速機，行星齒輪減速機等產品及各種減速機配件，機架，聯軸器。還能為用戶提供各種非標減速機的設計和制造。
