照明電源專用高壓貼片電容,安規貼片電容

照明電源專用高壓貼片電容,安規貼片電容.

規格主要有:

一.1kv 47p/101/102/222/472/103....1206封裝系列.

二.250v 103/153/223/333/473/563/104...1206封裝系列.

三.3kv 5p/10p/15p/22p/27p....1808封裝-inverter專用

四.2kv 102/222/332/472/103...1812封裝.

五.250v 104/224/334/474/105...1812封裝系列

六.安規250vac 102/152/222/472.. 1808~2220封裝安規容.

歡迎查詢和索樣!

22、http://www.c-

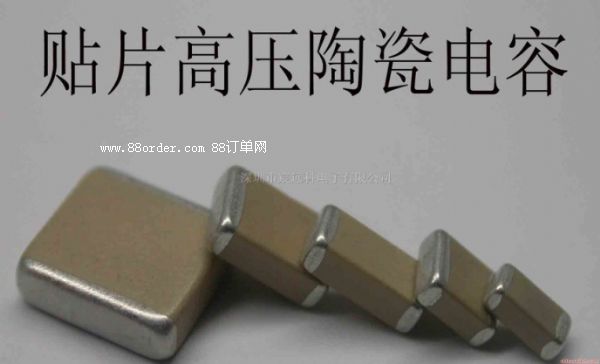

供應高壓陶瓷貼片電容-可代替傳統插件電容縮小電源體

1利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大

2·單片結構保證有極佳的機械性強度及可靠性

2極高的精確度，在進行自動裝配時有高度的準確性

4因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現，具有較強可靠性與穩定性

5低集散電容的特性可完成接近理論值的電路設計

6殘留誘導系數小，確保上佳的頻率特性

7因電解電容器領域也獲得了電容，故使用壽命延長，更造于具有高可靠性的電源

8由于esr低，頻率特性良好，故最適合于高頻，高密度類型的電源

工作溫度范圍: -55～125℃

額定電壓: 100vdc～3000vdc

溫度特性: npo:≤±30ppm/℃,-55～125℃（eia class i）          x7r:≤±15％,-55～125℃（eia

class ii）

容量范圍: npo:2pf to 100nf;x7r:150pf to 2.2uf

損失角正切(tanδ): npo:q≥1000；x7r:d.f.≤2.5％

絕緣電阻: 10gω 或 500/c ω 取兩者最小值

老化速率: npo:1％;x7r:2.5％ 一個decade時間

介質電耐電壓： 100v ≤ v ＜500v  :200％

額定電壓    500v ≤ v ＜1000v :150％額定電壓               1000v≤

led燈常用高壓貼片和大容量貼片電容規格

高壓陶瓷貼片電容-可代替傳統插件電容縮小電源體積(led電源專用)

規格主要有:

102/1kv 1206封裝

222/1kv 1206封裝

472/1kv 1206封裝

103/1kv 1206封裝

2.2u/100v 1812封裝

473/250v 1206封裝

473/630v 1206封裝

10u/16v 1206封裝

10u/25v 1210封裝

22u/10v 1206封裝

22u/16v 1210封裝

更多規格歡迎查詢和索樣~

以上都為x7r或x5r材質，容量精度為10％

led阻容降壓用-（代替插件cbb）

250v 224 1812封裝

250v 334 1812封裝

250v 474 1812封裝

250v 684 1812封裝

250v 105 1812封裝

500v 224 1812封裝

400v 474 1812封裝

400v 105 2220封裝

以上都為x7r材質，耐125度高溫
