高性能工控機說明書：

 一、簡 介

       高性能工控機采用全鈑金結構，整機超低功耗，外形緊湊，是一款應用于數字廣告的小型全高清數字多媒體廣告機。它采用intel bay?trail?soc?高速芯片組，搭配intel celeron j1900 quad core 四核處理器，內建intel?hd graphics顯卡，借助結構緊湊而易于使用的網絡設備，用戶能夠通過以太網來實現集中化控制、預定管理和多媒體內容的傳輸。在接線基礎設施不滿足網絡連通性的場所，可以選擇使用 wlan（wifi無線網卡）功能，為數字廣告應用帶來靈活性的最大化。

                    高性能工控機配置表：（鋁合金）外殼顏色：銀色、黑色

中央處理器 內建intel celeron j1900 quad core 四核 2.0g 最高睿頻至2.41g

芯片組 intel bay?trail?soc?高速芯片組

內存 ddr3 2gb(可擴展4g/8g補差價)

硬盤 ssd  16gb(可擴展32g/64g/128g/256g/500g補差價)

網絡控制器(網口） 內建（realtek rtl8111e）1千兆網絡芯片（擴展雙網） ,可擴展北斗gps無線wifi 3g/4g（補差價）

usb 4個usb（2個2.0和2個3.0）

rs-232 2個232串口

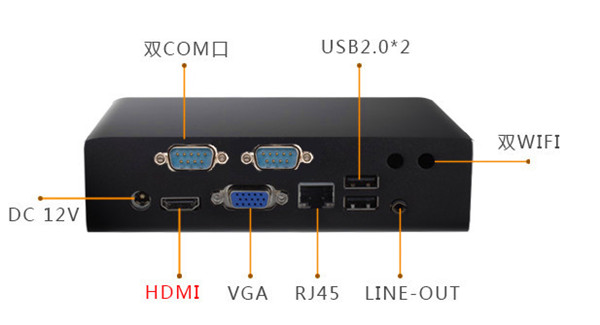

設備接口 dc12v接口，rs-2個232串口 ，usb 4個 ，lan網口1個，vga接口1個 ，hdim 1個，min-in(麥克風）1個，line-out(聲道輸出)1個.

工作溫度 -30℃～80℃

環境溫度 -35℃～85℃

外形尺寸 150(寬)*45（高）*157（深）mm

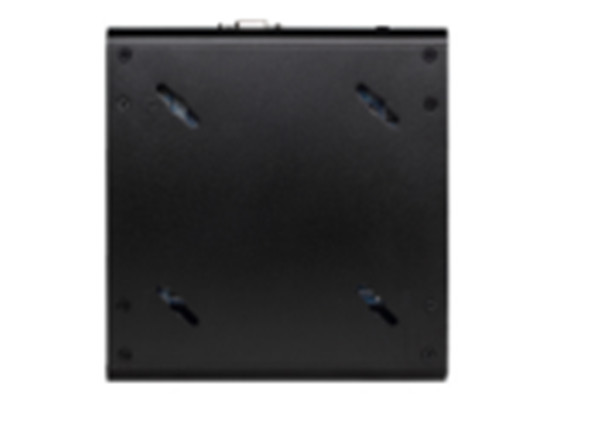

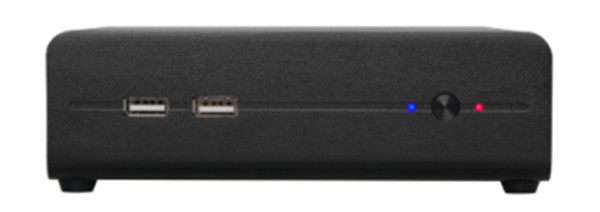

二、高性能工控機實物圖：

三、硬件規格

處理系統

● cpu：板載intel celeron j1900 quad core 四核 2.0g 最高睿頻至2.41g

● 芯片組：intel bay?trail?soc?高速芯片組

● bios：ami 16mb flash rom

● 系統內存：1個204pin ddrⅲso-dimm 插槽，支持1333/1066/800mhz的ddrⅲ內存最高可達8gb

顯 示

● 顯示芯片：intel?hd graphics顯卡

● 顯存大小：動態共享系統內存作為顯存，最大可達到224mb

● 顯示接口：vga，hdmi

● vga:標準的db15 接口（后面板），支持crt 分辨率最高為2048x1536

● hdmi：高清多媒體接口（后面板）支持分辨率最高為1920x1080

● vga+hdmi同時使用可實現獨立雙顯示

以太網

● 網絡控制器：采用realtek 8111e 網絡芯片

● 網絡接口: 提供1個rj_45接口(后面板)

● 速度：1000mbps

● 支持網絡喚醒（wol）

● 支持wifi 無線網卡及3g 模塊

存 儲

● 提供1 個2.5’硬盤位，可安裝sataⅱ規格硬盤

● 提供1 個minisata插槽，可支持ssd硬盤

audio

● 芯片：采用alc662 音頻控制芯片，提供line out和mic in

● 接口：提供2個line out 插孔和2個mic in插孔（前/后面板）

● 特性：支持hd 6 聲道高保真音頻

i/o

● i/o 芯片：ite 8782f-ax  qfp-128p

● 串口：2 標準的db9 接口，支持rs232傳輸模式,支持+5v、+12v電壓輸出。

● usb：提供4 標準的usb 接口，兼容usb2.0規范。

系統開關

● power 電源開關（前面板）

指示燈

● 電源指示燈（前面板）

● 硬盤指示燈（前面板）

電源支持

● dc +12v 輸入

看門狗

● 提供255 級硬件復位功能(0~255秒)

環境物理特性

● 抗震測試：gb/t9813-2000

● 尺 寸： 150(寬)*45（高）*157（深）mm

● 工作溫度：-30℃～80℃

● 工作濕度：5％～90％，無冷凝

● 存儲溫度：-35 ℃～85℃

● 結構：鈑金外殼

● 安裝方式：桌面或壁掛安裝

● 重量：1.5kg

支持操作系統：

支持windows 10

支持 windows 8.1/8 32-bit/64-bit

支持 windows 7 32-bit/64-bit

支持 windows es 7/8

以及linux等主流操作系統和嵌入式操作系統和分布式工業組態軟件（無限點）
