特點 電動式供料器適用 激光識別 圖像識別

laser sensor: lnc60

不斷完善的ke系列產品。

從而實現靈活的高速高品質電動化生產線構架。

■ 芯片元件

 23,500cph 芯片（激光識別/最佳條件）



18,500cph 芯片（激光識別/依據ipc9850）

■ ic元件



9,000cph ic（圖像識別/使用mnvc選購件時)

■

0402（英制01005）芯片～33.5mm方形元件

■

激光貼裝頭×1個（6吸嘴）

■

采用電動式雙軌供料器，最多可裝載160種元件。

■

高速連續圖像識別（選項）

■

對應長尺寸基板（選項）

規格：

基板尺寸

m型基板(330mm×250mm)

l型基板(410mm×360mm)

l-wide型基板 (510×360mm)*1

xl型基板（610mm×560mm）

長尺寸基板(l型基板規格)*2

800×360mm

長尺寸基板

(l-wide型基板規格)*2

1,010×360mm

長尺寸基板(xl型基板規格)*2

1,210×560mm

元件高度

6mm規格

12mm規格

元件尺寸

激光識別

0402（英制01005）芯片～33.5mm方形元件

圖像識別

標準攝像機

3mm*3～33.5mm方形元件

高分辯率攝像機

(均為選購件)

1.0×0.5mm*4～20mm方形元件

元件貼裝速度

芯片元件

最佳條件

23,500cph

ipc9850

18,500cph

ic元件*5

9,000cph *6

元件貼裝精度

激光識別

±0.05mm（cpk≧1）

圖像識別

±0.04mm

元件貼裝種類

最多160種

（換算成8mm帶 (使用電動式雙軌帶式供料器時)）*7

*1 l-wide基板規格為選購品

*2 長尺寸基板對應規格為選購品

*3 使用 mnvc（選購項）



*4 使用高分辯率攝像機及mnvc(均為選購件)時。



*5 實際工效：ic元件的貼裝速度是在m尺寸基板上整面貼裝36個qfp(100針以上)或bga(256球以上)時的換算值。

(cph=平均1小時的貼裝元件數量)

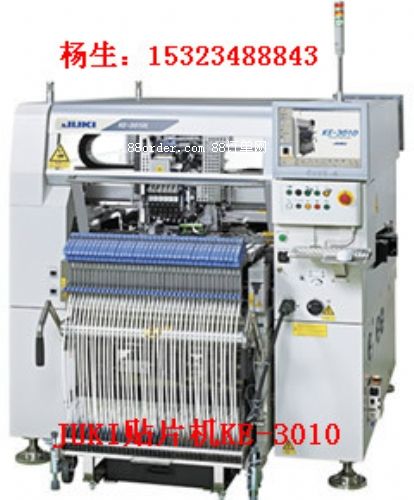

*6 使用mnvc、全吸嘴同時吸取時的換算值。ke-3010是mnvc選購件。

*7 使用ef08hd
