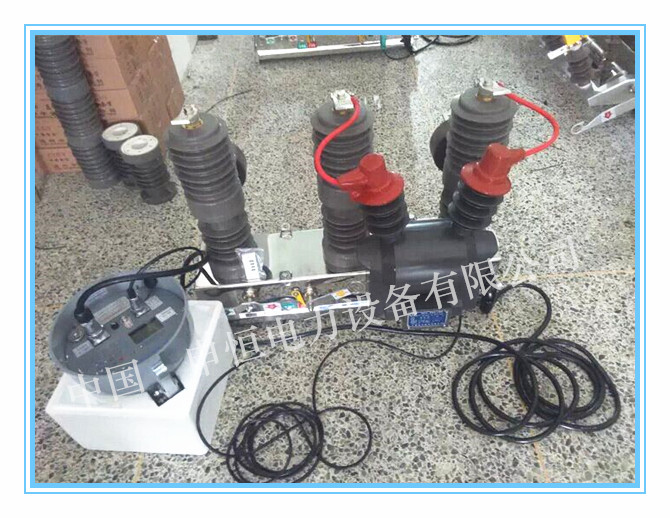

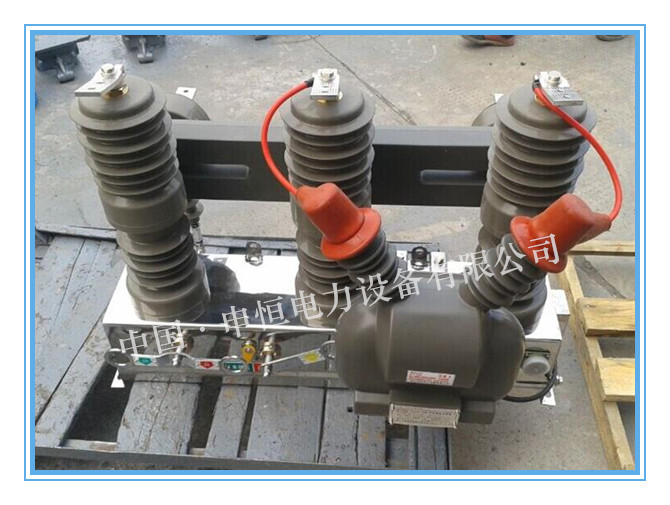

zw32-12f柱上高壓智能分界真空斷路器（俗稱看門狗），重要用來開斷關合農網、城網和小型電力體系的負荷電流，過載電流、短路電流。該產物總體布局為三相極柱式，三相真空滅弧室置于固封極柱內，利用絕緣質料相間絕緣及對地絕緣，性能可靠，絕緣強度高。重合器型智能斷路器。根本型與重合控制器配符實用于易取電源的場合，pt型與重合控制器配符實用于無電源的場合，智能斷路器實用于輻射型供電及環網供電體系，資助體系消除瞬時妨礙，主動規復供電，也可斷絕永世妨礙，實現配網主動化。

智能斷路用具備1～3次重合閘成果，且重合器參數可以整定；

智能斷路用具備合閘涌流控制、過流掩護和短路速斷三段復合掩護的成果，且參數可以連續整定；

智能斷路用具備小電流接地掩護成果，且參數可以連續整定；

智能斷路器既可以實現有線遠方控制，也可在桿下無線遙控。用于交換50hz,電壓10～12kv的三相電力體系,作為分?jǐn)?關合負荷電流之用，它具有過載及短路掩護成果,速斷掩護成果,定時限延時掩護成果,主動重合閘成果,還可根據用戶必要配裝避雷器或斷絕開關(即斷路器與斷絕開關組合,以下簡稱"組合智能型斷路器")等.該智能型斷路器自備電源,可就近遙控操縱,備有ct,pt接口,可滿意遙測要求. 斷路器有滅弧裝置，故斷路器可以或許帶負荷操縱，不但能操縱負荷電流，還能操縱妨礙（短路）電流；斷路器有精良的封裝情勢，故單純觀察斷路器，不能直觀地確定其是處在閉合或斷開位置。

斷絕開關沒有滅弧裝置，固然規程規定其可以操縱于負荷電流小于5a的場合，但其總體屬于不能帶負荷操縱；但斷絕開關布局簡單，從表面上能一眼看出其運行狀態，查驗時有顯著斷開點。

斷路器在利用中簡稱為“開關”，斷絕開關在利用中簡稱為“刀閘”，二者常連合利用。

線路掩護設置相對簡單

變電站10 kv傾軋線路掩護一樣平常只設置過流、速斷、重合閘掩護，在小電阻接地體系中再設置兩段零序掩護。因此，為包管繼電掩護的選擇性和靈敏性，就必須使整條線路都處在掩護范疇之內，要求線路末了妨礙時，掩護應有充足的靈敏度。如許，就會由于一處妨礙造玉成線停電，并且線路上下級掩護呈蹊徑性相互共同，在線路末了已經沒有掩護級差時間，只能失去選擇性妨礙掉閘而致使全線掉閘。

差別的10 kv接地方法

對付消弧線圈接地體系，10 kv配電線路產生線路單相接地妨礙時不掉閘，只發接地信號。對付小電阻接地體系，10 kv配電線路設置零序掩護，單相接地妨礙時掉閘。

10 kv饋線傾軋線路妨礙率高、可靠性差,10 kv饋線的妨礙率高，可靠性差。

隨著用戶對寂靜供電的可靠性要求越來越高, 安裝帶有微機掩護測控，以及通訊模塊融為一體的用戶分界開關,成為辦理配電網上述題目的有效要領之一。

分界斷路器的性能和重要作用

我公司的分界斷路器其重要成果：運行中主動斷開用戶側相間短路妨礙、主動切除用戶側接地妨礙，并可用于操縱斷開妨礙電流.

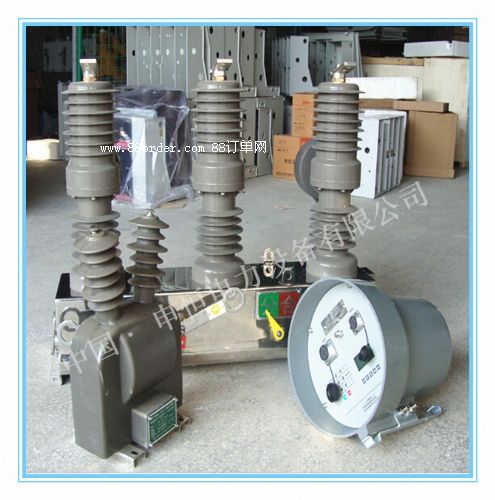

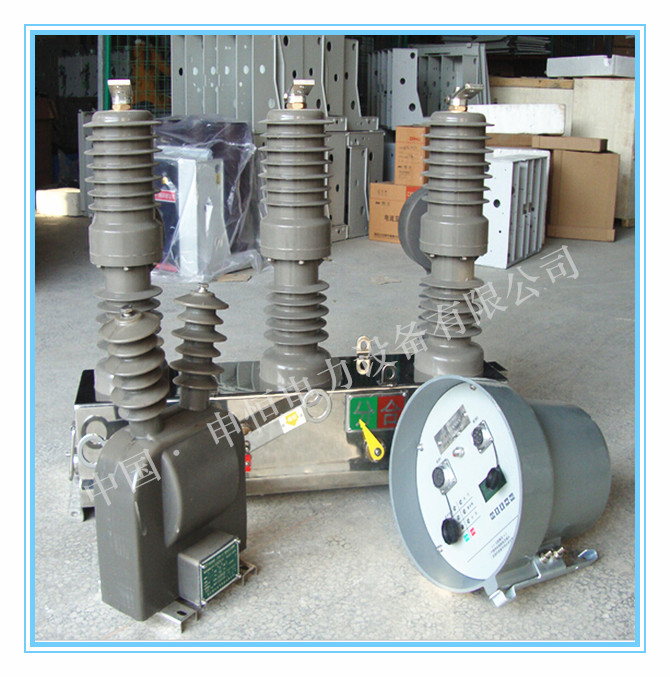

分界斷路器帶有一套外置電壓互感器、一套內置電流互感器；有cpu內部處理懲罰器和通訊模塊；妨礙跳閘時帶有電壓判定和妨礙影象；具備跳閘閉鎖成果。

分界斷路器實用于10 kv中性點不接地、經消弧線圈接地或經低電阻接地體系的10 kv傾軋配電線路與用戶（含臨時用戶）的分界。

主動切除單相接地妨礙

當用戶支線產生單相接地妨礙時，分界開關主動分閘，拋棄妨礙支線，包管變電站及饋線上的別的分支用戶寂靜運行。

主動斷開相間短路妨礙

當用戶支線產生相間短路妨礙時，分界斷路器立即分閘拋棄妨礙線路。妨礙線路被斷絕，使饋線上的別的分支用戶敏捷規復供電。

快速定位妨礙點

用戶支線妨礙造因素界開關舉措后，僅責任用戶停電，并可主動上報妨礙信息，使電力公司能敏捷明白變亂點，及時舉行現場處理懲罰，使妨礙線路盡早規復供電。
