★產品概述

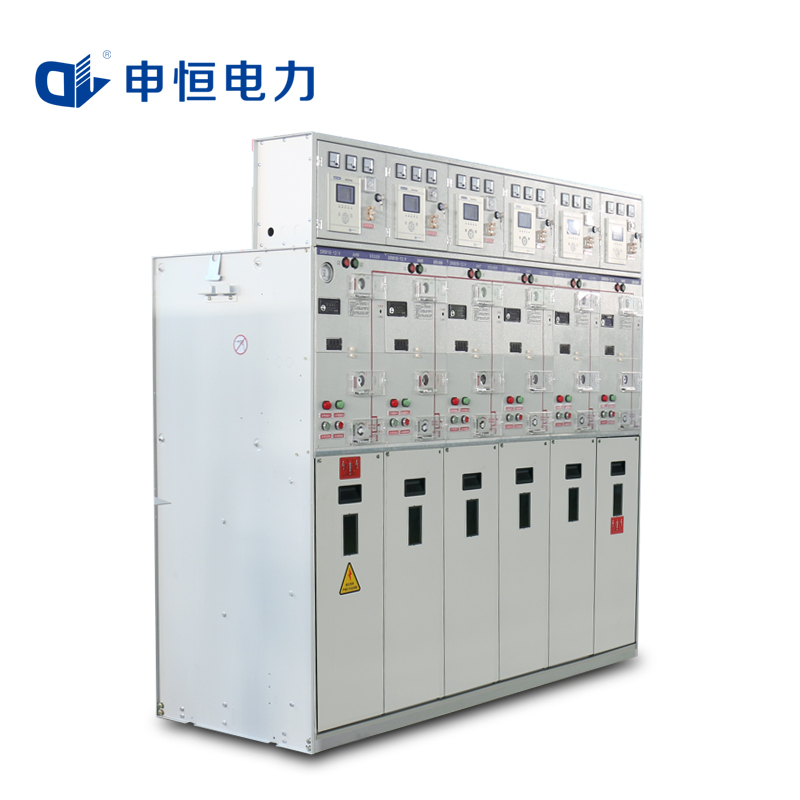

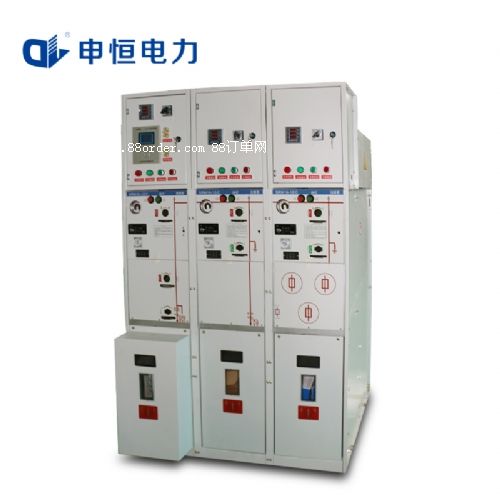

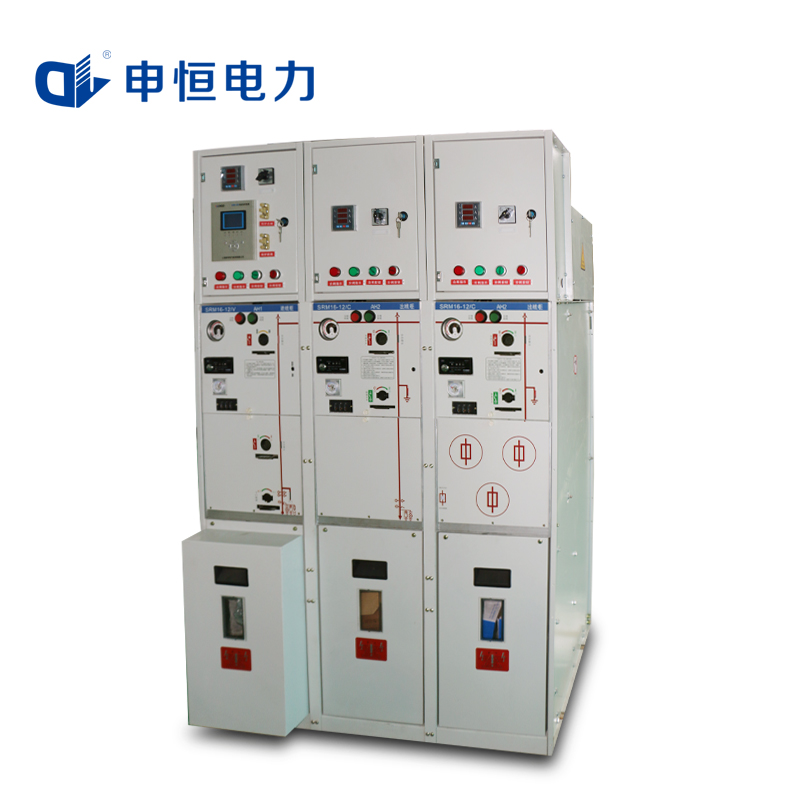

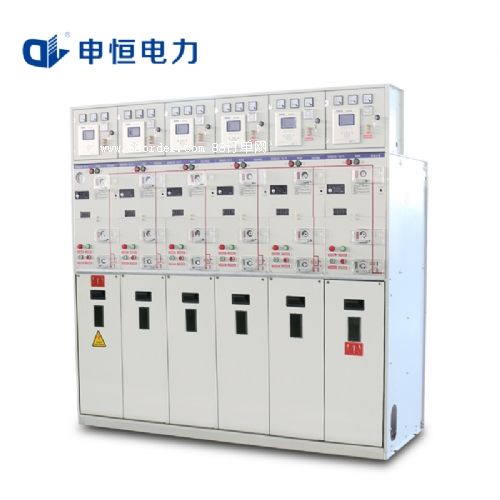

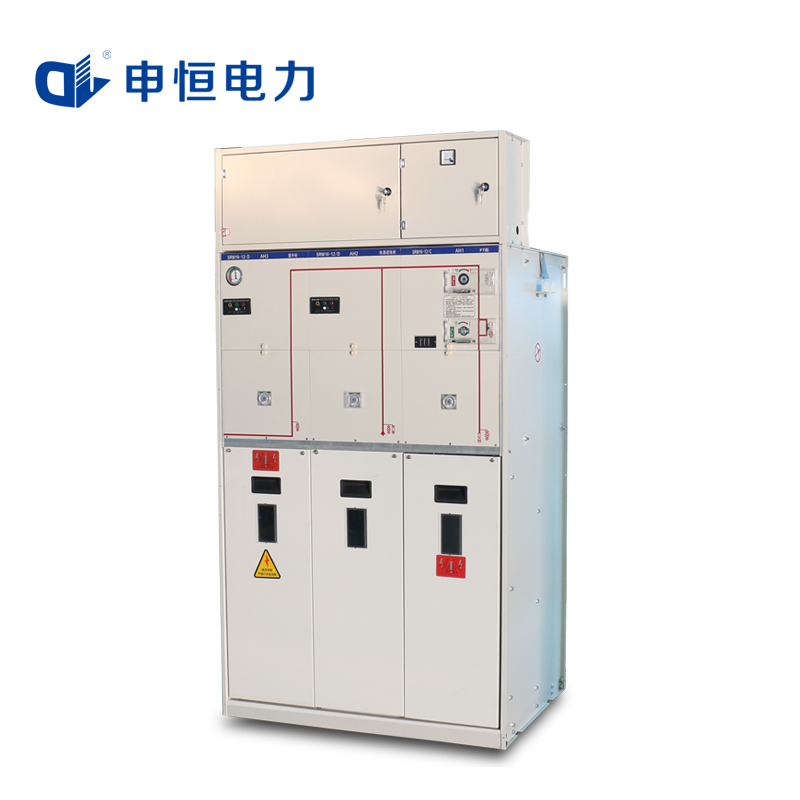

 srm6-12/24kv型氣體絕緣緊湊型金屬封閉開關設備(以下簡稱充氣柜) 是碩高電氣引進國外先進技術,采用模塊化設計，以其固定式與靈活擴展的完美統一，以適合終端用戶或網絡節點的要求，同時滿足各種配電開閉所，箱式變電站，電纜分支箱的需要，開關柜具有全封閉、免維護、尺寸小、性能優異、安全可靠、長壽命、免維護的特點,深受用戶的歡迎。

★產品特點

（1）模塊化設計，各單元模塊可任意組合和擴展而無需充放氣，便于方案組合及高壓計量的設計，適應范圍廣。sf6全絕緣斷路器進出線柜(真空或sf6滅弧)、負荷開關進出線柜、母聯柜、計量柜、負荷開關一熔斷器組合電器柜，以及tv柜(帶開關或不帶開關)，組合方案可為單單元、兩單元、三單元、四單元等緊湊組合，為sf6全絕緣環網柜或多回路配電柜提供了廣闊的應用前景。

 （2）柜體采用鎧裝結構，母線室與開關室之間，開關室與電纜室之間均有金屬隔板，全絕緣結構的一次部分防護等級可達ip67。

 （3）具有三工位的負荷開關焊接在充sf6氣體的密封不銹鋼殼內，氣密性非常好，用氣量少，可保證30年不漏氣，符合環保的要求，既適合戶內也可在戶外配置金屬或非金屬外殼使用，或放入地下、半地下變電所使用。

 （4）操動機構采用耐腐蝕金屬，轉動部分的軸承均為自潤滑設計，產品不受環境影響，免除定期保養，并與外界連接方便，這樣使操作功小、可靠性高、壽命更長。

 （5）擴展母線采用插拔式硅橡膠連接器，全絕緣和屏蔽，確保導電可靠性，且不受周圍環境影響。組合連接及擴展方便，便于今后用戶或變電所的增容改造。

 （6）采用預制式硅橡膠絕緣的電纜終端在正面插接，免除了負荷開關柜由于體積小、空間窄，帶來的電纜安裝不方便的缺點。檢修時可拆卸、快速恢復、安裝方便；外表面使用新型半導體材料作屏蔽層，運行時外表面接地，不受潮濕、凝露、塵埃、污穢等的影響，安全性更高；免維護；外觀多樣、新穎、美觀，可分支或并聯；具有防洪水功能，可在水下4.5m短時運行。

 （7）為了適應配電網自動化及提高配電可靠性要求，新型多回路配電柜可以根據需要加裝電動機構、tv及配電網控制終端單元等，具備三遙功能�？蓪崿F遠方對主元件運行狀態及故障監視、遠方抄表、遠方操作等。

 （8）柜體小型化設計，使用了三工位旋轉式負荷開關，有效地減少零部件數量，實現了機械五防聯鎖。真空斷路器充以sf6氣體絕緣，利用真空滅弧和sf6氣體絕緣的各自優勢，使整體結構更加緊湊；限流熔斷器也向小型化、大容量、高分斷能力、快速熔斷方向發展，兩者結合，使柜體越來越小。
