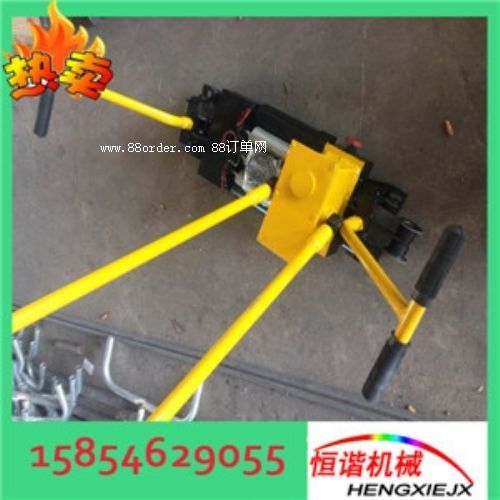

起撥道器 20噸液壓起撥道器 yqb-200液壓起撥道器

一、yqb-200×135型液壓起撥道器產品適用范圍

yqb-200×135型液壓起撥道器適用于各型號鋼軌線路進行起道和撥道作業，它具有結構新穎、操作輕便、安全可靠、不侵入限界、工作效率高、整機重量輕等特點。也適用于對道岔的起撥道作業，是鐵路工務部門維修線路必備工具。

二、yqb-200×135型液壓起撥道器參數

1、額定起道力 200kn

2、額定撥道力 135kn

3、最大起道量 120mm

4、最大撥道量 80mm

5、系統額定壓力 55mpa

6、空載效率 6mm/次

7、手柄操作力矩 ≤410n·m

8、整機質量 21.8kg

9、外型尺寸 540mm×180mm×240mm三、基本結構與三、yqb-200×135型液壓起撥道器工作原理

工作原理：擺動手柄把，使柱塞泵連續工作（吸、壓油），將液壓油壓入工作油缸。活塞外伸，推動起道輪垂直向上和水平運動。對鐵軌產生一個向上和水平的推力，從而達到起道和撥道的目的。

1手搬把、2外搖臂、3連桿、4泵桿、5泵座、6、7單向閥、8濾油器、9油箱、10連接頭、11活塞、12油缸、13回油閥、14安全閥、15油缸座、16后走行輪、17底架、18起道滾、19 起（撥）架、20前走行輪、21 提梁、22鉸鏈銷軸、23撥板

四、使用方法

1、作業前要對機具進行空載試驗，檢查各運動部件是否動作靈活。打開卸荷閥，用力向下踩起道輪，檢查卸荷閥是否可靠。

2、適當清理軌下道碴，將機具從鋼軌的一側穿入軌下。如需起道要將起道輪頂在軌下。如要撥道需將支桿的凸起部分卡在軌底一側。向上關閉卸荷閥，前后擺動手搬把，就可起道或撥道。

3、撥道時如一次不能將鋼軌撥到位，需打開卸荷閥，使機具恢復到初始位置，重復上述動作。直到將鋼軌撥到要求的位置。

4、作業中如需轉移作業地點，可將起撥道器放到鋼軌上，將手搬把插入油缸座后面的斜管內，在軌面上推動即可。

5、作業后一定將機具恢復到初始位置，避免損壞。

五、yqb-200×135型液壓起撥道器機具的保養

1、根據使用地區的氣候條件和季節來確定液壓油，一般夏季選用40#機油冬季選用20#機油為宜。

2、加油時一定要過濾，保證機油清潔，不得使用污濁或混有水的機油。

3、如經常使用可半年清洗一次機具，清洗時要將機具的油缸、油箱、油道清理干凈，注意不得用棉紗擦拭。

4、如有損壞的部件要及時的更換。
