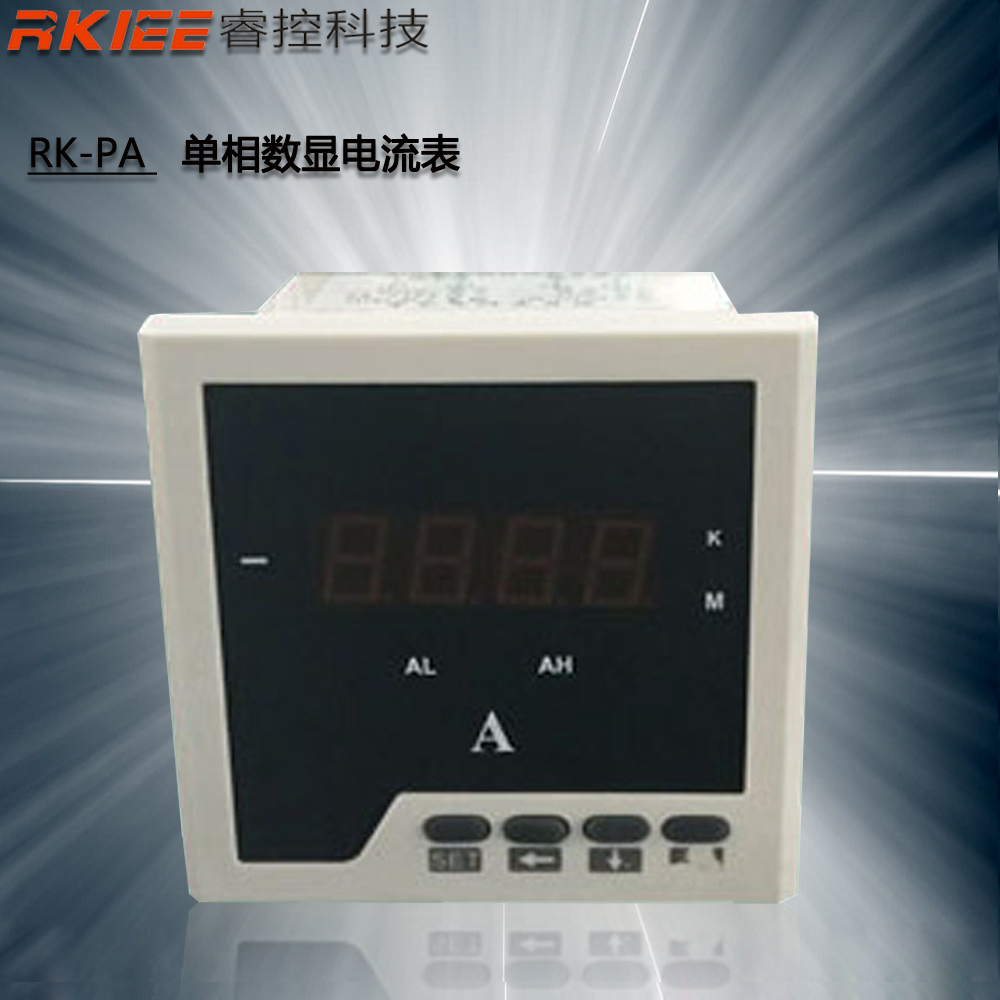

rk-pa系列單相數顯電流表

功能概述：

 單相數顯電流表電壓表用戶可以通過面板按鍵整定ct參數和pt參數，直觀顯示系統一次運行，一排數碼管顯示單相值，顯示清晰美觀，能直接取代傳統的模擬指針表，是適合工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。

標準配置：

⑴儀表測量電網上高/低壓單相電流值或電壓值。數字校零、數字校調，精度高，性價比極高。

⑵標準ct輸入,標準pt輸入或直接輸入。

⑶寬范圍交直流通用電源ac/dc80-265v或ac220v。

⑷單排四位led數碼實時顯示，儀表可通過顯示面板按鍵設定顯示值。

⑸采用盤面開孔式安裝方式

外型尺寸：120*120mm 96*96mm 80*80mm 72*72mm 96*48mm 48*48mm

開孔尺寸：112*112mm 91*91mm 76*76mm 67*67mm 92*45mm 45.5*45.5mm

技術指標:性    能參    數輸 入 測 量 顯 示網   絡單相電  壓額定值ac0-500v（訂貨時請說明）過負荷測量：1.2倍     瞬時：2倍/10s功  耗<1va (一相)阻  抗>300kω精  度rms測量，精度等級0.5％電 流額定值ac1a、5a（訂貨時請說明）過負荷持續：1.2倍     瞬時：10倍/10s功  耗<0.4va (一相)阻  抗<20mω精  度rms測量，精度等級0.5％顯   示可編程設置led顯示 電 源工作范圍ac220v或ac/dc80v～265v功    耗≤5va環  境工作環境-10~55℃儲存環境-20~70℃安  全耐  壓輔助電源、輸入信號、輸出信號之間>1.5kv絕  緣輸入、輸出、電源對機殼>5m外  形尺  寸 120×120  96 x 96   80*80  72*72  96*48  48*48（長、寬）重  量0．4kg

訂貨示例：

例1單相電壓表

信號輸入：ac0-450v(直接式)10/0.1kv(外接互感器)

接線方式：單相

工作電源：ac220v或ac/dc80-265v

其他:（未做說明按照默認出廠設置）

例2單相電流表

信號輸入：100/5a(電流互感器變比)

接線方式：單相

工作電源：ac220v或ac/dc80-265v

其他:（未做說明按照默認出廠設置）
