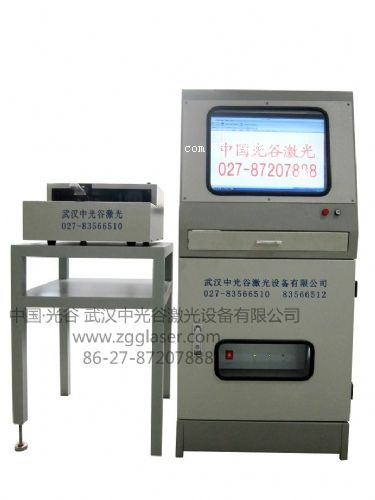

設備型號：ggqd-012型臺式一拖二氣動打標機

☆結構組成及工作原理

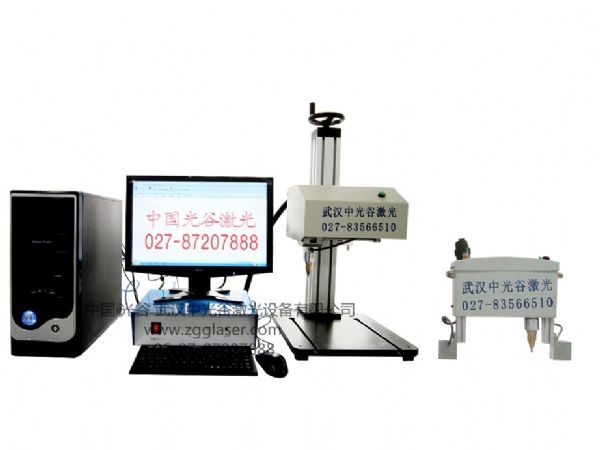

ggqd-012型臺式一拖二氣動打標機由二套打標頭主機、控制箱、電腦及軟件組成，它是由計算機控制打印針在x—y二維運動機構內，按軟件設定的軌跡運動，同時打印針在壓縮空氣的作用下作高頻振動沖擊，從而在工件平面、曲率微小的弧面或圓柱體軸向上打印出清晰、規范、美觀的標識。

☆產品特點及應用

一套驅動系統同時控制一個臺式打標頭，一個便攜手持式小打標頭，分別在不同的工件上打標，適用于產品種類繁多。應用廣泛，（例如手持式小打標頭在車架大梁上打印汽車vin碼，臺式打標頭對汽車銘牌或零件的打標；

二維機構采用線性運動導軌、自潤滑、自密封防塵、能確保標記機長時間的工作后，精確度如初，且導軌的鋼制特性使運動系統抗沖擊，抗磨損程度成倍提高，打標精度高，經久耐用；驅動控制板選用進口電子模塊，電源選用進口電子元件；

工業型材升降立柱式導軌結構，穩定牢固精度高，操作簡單，適用范圍廣泛；

全新windows操作系統，中英文字符、阿拉伯數字、常用符號、圖形等可隨意輸入，兼容autocad作圖軟件，支持多種格式文件。維護簡便、安全。可與電子稱、條碼機、檢漏儀等其他設備進行數據傳輸。可自動打印生產日期、流水號、條形碼等。打印內容自動存儲，可進行數據查詢、統計追溯，可與上位機數據庫通訊聯網能實現數據的采集、傳輸和管理等生產信息的系統管理；具有故障報警等功能，具備多路i/o接口以及復雜的控制功能。

☆技術參數



 設 備 型

 號





 ggqd-012型臺式一拖二氣動打標機





 臺式打標頭標準打標幅面





 150×100㎜





 打標頭打標幅面(選配)





 200×100/300×200/400×300㎜或按客戶要求定制





 便攜式打標頭打標幅面





 標配120×20

 選配80×20/140×20/120×50/150×50㎜或按客戶要求定制





 臺式打標頭z軸升降高度(可加高)





 300 ㎜





 打 標 速

 度





 80㎜/s( 3mm 高的英文或數字為4－8 個/秒 )





 打 標 深

 度





 0.01㎜－2.0 ㎜(視材料硬度可調)





 打 標 精

 度





 ≤ 0.01㎜





 重 復 精 度





 ≤ 0.01㎜





 針 頭 硬

 度





 hrc85





 氣 源





 0.2－0.5mpa





 功 耗





 ≤ 400w





 電 源 要

 求





 220v±10％／50hz± 5％





 外形尺寸    重 量





 打標頭主機





 臺式打標頭(150×100㎜)  寬 390×深410×高640㎜ /45 ㎏





 便攜式打標頭(80×20㎜)  寬120×深85×高125㎜ /2㎏





 便攜式打標頭(120×20㎜)  寬275×深88×高220㎜ /2㎏





 便攜式打標頭(140×20㎜)  寬 300×深88×高220㎜ /2.2㎏





 便攜式打標頭(120×50㎜)  寬 310×深163×高290㎜ /3㎏





 便攜式打標頭(150×50㎜)  寬 340×深163×高290㎜ /3.5㎏





 驅動控制箱





 寬 380×深300×高120㎜/5 ㎏
