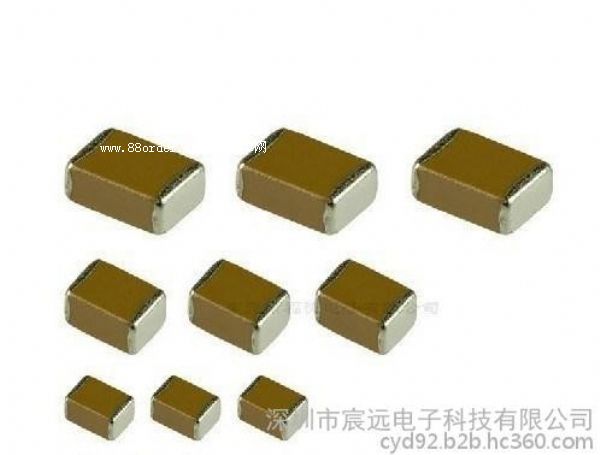

公司現貨：大容量貼片電容

        英制：0603 0805 1206 1210

1808 1812 2220 2225 1uf-220uf

         公制：1608 2012 3216 3225

4520 4532 5750 5763 1uf-220uf

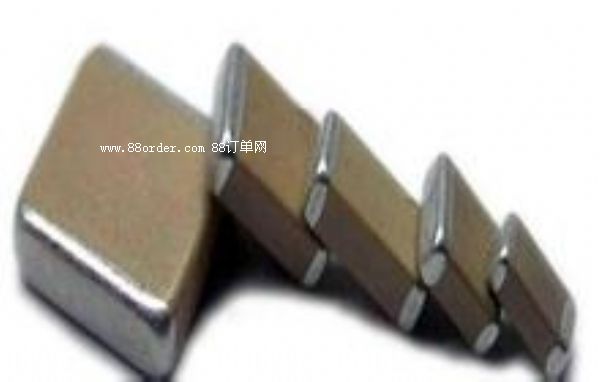

高壓貼片電容

        英制：0603-0805-1206-1210-1812-2220  6.3v-10kv

        公制：1608-2012-3216-3225-4532-5750  6.3v-10kv

安規貼片電容

        英制：1206-1210-1808-1812-2220

x1/y2/x2/y3  npo x7r

        公制：3216-3225-4520-4532-5750

x1/y2/x2/y3  npo x7r

（cct）宸遠科技20年專注高壓貼片電容，品質可靠、價格實惠、大量庫存，歡迎洽談，可定做特殊規格！期待合作�。�

公司還經銷：日本(tdk)、日本（太誘）、日本（村田）、臺灣（hec）、臺灣（華科）等產品，大量庫存，現貨供應，品質保證。



高壓貼片電容主要用于電源濾波，電源降壓，倍壓，吸收浪涌保護ic,

基本工作原理就是充電放電，當然還有整流、振蕩以及其它的作用等作用。應用于電源電路，實現旁路、去藕、濾波和儲能，常用于模塊電源、電動工具、智能家居、智能小家電、led照明系列（燈絲燈、鎢絲燈、g4/g9燈,cob射燈、球泡燈）、阻容降壓電源, 汽車電子類、汽車氙氣燈（hid電子安定器）、負離子發生器、節能燈和高頻無極燈,電子鎮流器等產品中；貼片壓敏電阻mlcv產品在專用于計算機、通信產品、網絡產品、車載設備、汽車電子、安防產品、智能產品、電源產品、醫療儀器、照明電源、工控設備、智能遙控玩具等領域

線充電模塊無線充電方案,藍光呼吸燈qi無線充電方案模塊，,炫酷藍光跑馬燈qi無線充電方案模塊,無線充電智能手環/無線手機充電器專用陶瓷貼片電容器規格如下：

因掌上用品受體積限制，故采用貼片陶瓷電容器

c3216cog1h104j

1206 npo 50v 0.1uf 5％

c3216cog1h473j 1206 npo 50v 0.047uf

c3216c0g1h683j 1206 np0 50v 68nf

c4532cog2a104j 1812 npo 100v 0.1uf

c4532c0g2a683j 1812 npo 100v 0.068uf

c4532cog2a473j 1812 npo 100v 0.047uf

c3225c0g1h104j 1210 np0 50v 0.1uf 100nf

c3225c0g2a683j 1210 npo 100v 68nf

cog c3225cog2a104j 1210 npo 100v 100nf

c3225cog2a473j1210 npo 100v 47nf

cga5f2c0g2a562j

1206 cog 100v 5.6nf

c3225c0g2a333j

1210 npo 100v 0.033uf

c4532c0g2j223j1210 npo 630v 22nf

以上都為x7r或x5r材質，容量精度為10％

更多規格歡迎查詢和索樣~

隨著汽車發展的電氣化和智能化趨勢，燃油經濟性及降低排放、主動安全及自動駕駛、車聯網和led照明等成為了當前汽車行業關注焦點，這對半導體業帶來更多發展機會的同時也提出了更多的挑戰。混合電動汽車(hev)/電動汽車(ev)推動每輛車的汽車動力系統的半導體成分增高約5倍。先進駕駛輔助系統(adas)、便利及信息娛樂系統，以及占全球汽車銷售比例50％以上的新興市場，推動全球汽車半導體市場同比增長9％以上。

      創新半導體電容助汽車走向電氣化智能化的市場專用電容

主營產品：高壓貼片電容，貼片安規電容，貼片壓敏電阻，貼片高容值電容

高壓貼片電容的特性：

1.利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大

2.單片結構保證有極佳的機械性強度及可靠性

3.極高的精確度，在進行自動裝配時有高度的準確性

4.因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現，具有較強可靠性與穩定性

5.低集散電容的特性可完成接近理論值的電路設計

6.殘留誘導系數小，確保上佳的頻率特性

7.因電解電容器領域也獲得了電容，故使用壽命延長，更造于具有高可靠性的電源

8.由于esr低，頻率特性良好，故最適合于高頻，高密度類型的電源

murata貼片安規電容常見封裝規格參照：

murata村田安規貼片電容y3系列 250vac

ga342qr7gd471kw01l 1808 y3 ac250v dc3kv 470pf

ga342qr7gd681kw01l 1808 y3 ac250v dc3kv 680pf

ga342qr7gd102kw01l 1808 y3 ac250v dc3kv 1nf

ga342qr7gd152kw01l 1808 y3 ac250v dc3kv 1.5nf

ga343qr7gd222kw01l 1812 y3 ac250v dc3kv 2.2nf

ga343dr7gd472kw01l 1812 y3 ac250v dc3kv 4.7nf

murata村田安規貼片電容y2系列 250vac

ga342a1xgf330jw31l 1808 y2 ac250v dc5kv 33p j

ga342qr7gf471kw01l 1808 y2 ac250v dc5kv471k

ga352qr7gf471kw01l 2211 y2 ac250v dc5kv471k

ga342qr7gf681kw01l 1808 y2 ac250v dc5kv681k

ga342dr7gf102kw02l 1808 y2 ac250v dc5kv102k

ga352qr7gf102kw01l 2211 y2 ac250v dc5kv102k

ga352qr7gf152kw01l 2211 y2 ac250v dc5kv152k

ga355qr7gf222kw01l 2220 y2 ac250v dc5kv222k

ga355dr7gf472kw01l 2220 y2 ac250v dc5kv472k

murata村田安規貼片電容x2系列

ga355qr7gb103kw01l 2220 x2 ac250v dc2.5kv 10nf

ga355dr7gb223kw01l 2220 x2 ac250v dc2.5kv 103k

ga355er7gb473kw01l 2220 x2 ac250v dc2.5kv 473k

美國johanson安規貼片電容,可代替插件瓷片安規

1808 y2 102(1nf) ac250v

1808 y2 152(1.5nf) ac250v

1812 y2 152(1.5nf) ac250v

2220 y2 472(4.7nf) ac250v

2220 x2 103k(10nf) ac250v

2220 x2 473k(0.047uf) ac250v

2220 x2 104k(0.1uf) ac250v

工作溫度范圍: -55～125℃

額定電壓: 100vdc～3000vdc

溫度特性: npo:≤±30ppm/℃,-55～125℃（eia class i） x7r:≤±15％,-55～125℃（eia

class ii）

容量范圍: npo:2pf to

100nf;x7r:150pf to 2.2uf

損失角正切(tanδ): npo:q≥1000；x7r:d.f.≤2.5％

絕緣電阻: 10gω 或 500/c ω 取兩者最小值

老化速率: npo:1％;x7r:2.5％ 一個decade時間

介質電耐電壓： 100v ≤ v ＜500v :200％

額定電壓 500v ≤ v ＜1000v :150％額定電壓 1000v≤ v :120％額定電壓

介質耐電壓：100v-1000v范圍內，可承受1.5倍額定電壓。1000v以上：可承受1.2倍額定電壓。

電壓越高，所能做出的容量越低，生產周期4－6周

高壓貼片電容特性：

1.等效串聯電阻（esr）小，阻抗（z）低，與同等鉭電容或者鋁電解電容相比，esr小幾十倍，能量利用率高，發熱小，價格低。

2.品種，規格齊全，體積小。容量從10pf到47uf，耐壓從10v-6000v，體積最小可以達到1x0.5mm.

3.無極性，可以使用在存在非常高的紋波電路或交流電路，而且裝配更為方便。

4.性能穩定，即使被擊穿也不會燃燒，安全性高。

應用于電子精密儀器。各種小型電子設備作諧振、耦合、濾波、旁路。

低容量電容np0材料（10-6800pf）：適用頻率1-100mhz

1.溫度系數：0±30ppm／℃，-55℃～125℃；

2.電容量漂移：不超過±0.3％或±0.05pf（取較大者）。

3.老化特性：無

高容量電容x7r材料（6800pf以上）：適用頻率不超過10khz

1.溫度特性：不超過±15％，-55℃～125℃。

2.老化特性：每10年變化1％δc，表現為10年變化約5％。

工作溫度為環境溫度與元件本體溫升之和。

降額設計

設計者在選用電容器工作電壓時，應考慮施加在電容器兩端的直流電壓與交流電壓峰值之和不能超過額定電壓。為保證產品及線路的可靠性，在實際設計時建議降額使用

使用注意事項

工作溫度

電容器設計類別溫度范圍有−55℃～125℃、−55℃～85℃兩種，設計者必須確保工作溫度符合此范圍。為延長電容器的使用壽命，推薦工作溫度限制在低于上限類別溫度10℃～15℃。設計者考慮電容器的

按摩器電源、足底按摩儀、足底按摩器、按摩椅驅動、按摩器驅動、多功能按摩器替代電解電容縮小產品體積專用貼片高容電容（貼片積層電容、陶瓷高容值電容）

2220 250v 475k x7r

2220 450v 225k x7r

2220 250v 685k x7r

以上為x7r/x5r材質，容量精度為10％,耐溫-55-+85度原廠直銷，品質保證。更多規格歡迎查詢和免費索樣~
