金屬波齒墊片

產品型號： zd-g2000

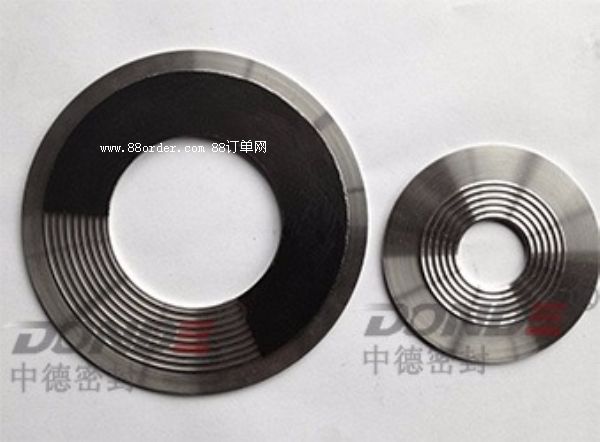

金屬波齒墊片

波齒墊是一種實體金屬墊片，一般先用精密的車床或專用銑床在金屬平墊片的二面加工成同心的波齒形狀溝槽，上下兩面齒尖相互錯開，使其具有更好的壓縮回彈性能，由于與其它密封面的接觸是多個同心圓的線接觸，因此具有迷宮密封作用，根據不同的介質和工況條件，可選擇不同的金屬材料。多數情況下波齒墊片可以用和其它非金屬材料組合使用以達到更好的密封效果。可參考金屬波齒復合墊片。如果不帶覆蓋密封層直接使用，也能達到良好的密封效果，但在高壓場合中容易對法蘭的表面造成損壞。所以一般要求密封面的粗糙程度在ra1.6um以上。

特殊工況應用如極高溫，強腐蝕等需特殊材質金屬波齒墊片我們也可生產如一些特材可要求：

不銹鋼304l,321,316ti,309，347,410，雙相鋼（2205,31803），蒙乃爾monel（400）,銦科鎳inconel（600,625），incoloy（800，825）,哈氏合金hastello（b2，c276),鈦(t2)等特殊不銹鋼或合金材料。

金屬波齒墊片性能特點：

1.優良的壓縮回彈性能，即使在較低的壓緊力下也能達到極好的密封性能尤其適合于高溫、高壓，工況條件交變的場合是傳統金屬纏繞墊片和金屬包覆墊片的理想替代品。

2.金屬波齒墊片對法蘭面容易損傷，因此更換墊片時需對法蘭密封面進行加工。

3.可與非金屬材料組合使用以達到更好的使用效果。

金屬波齒墊片應用范圍：

金屬波齒墊片主要應用于石油、化工、冶金、電力、船舶、機械等行業的中、高壓力和高溫的壓力容器，熱交換器、冷凝器和管道法蘭的連接處密封。金屬波齒墊片結構形式及代號和使用法蘭類別：基本型式

代號適用的法蘭密封面基本型zd-2000榫槽面、凹凸面、平面和凹槽面帶外環zd-2001平面或凸面帶耳環zd-2003平面或凸面

下表用于對常用金屬波齒片金屬骨架的材質選擇：

材料名稱

縮寫標記硬度(hb)極限溫度(°c)碳鋼（carbon steel)crs120-40~+540304不銹鋼304130~180-195~+760304l不銹鋼304l130~180-195~+760316l不銹鋼316l130~180-100~+760317l不銹鋼317l -100~+760321不銹鋼321130~190-195~+760347不銹鋼321 -185~+76020cb-3(alloy 20)a-20

-185~+1090hastelloy-b2hast b215

-185~+1090hastelloy-c276hast c

-185~+1090incoloy-800in 800 -100~+870incoloy-825in 825 -100~+870inconel-600inc 600150-100~+1090inconel-625inc 625 -100~+1090inconel-x750inx -100~+1090monel-400mon150

-130~+820nickel-200(鎳）ni

-195~+760titanium(鈦)ti215

-195~+1090

金屬波齒墊片的尺寸極限偏差：

金屬波齒墊片外徑d4密封齒面寬度（d3-d2)厚  度尺寸極限偏差尺寸極限偏差密封元件極限偏差<=2600

-0.5<=16±0.32.5+0.20

0>260-6000

-0.8>16-30±0.53.0+0.25

0>6000

-1.5>30±0.84.0+0.30

0

金屬波齒墊片主要性能參數：

墊片系數

m=4.25墊片使用壓力≤25mpa墊片使用溫度-196℃-700℃(氧化性介質中不高于600℃)波齒墊片最小預緊比壓y=70mpa金屬波齒墊片技術標準:

1.金屬波齒墊片的國外標準有:asme b 16.5, bs， bs en1092, din, jis 和nf等.

2.國內相關標準

gb/t 19066.1-2003|柔性石墨金屬波齒復合墊片 分類

gb/t 19066.2-2003|柔性石墨金屬波齒復合墊片 管法蘭用墊片尺寸

gb/t 19066.3-2003|柔性石墨金屬波齒復合墊片 技術條件

gb/t 19066.1-2008|柔性石墨金屬波齒復合墊片 尺寸
