K1B10直流屏整流模塊充電模塊高頻開關電源模塊

k1b10直流屏高頻充電模塊，k1b10直流屏高頻整流模塊，k1b10直流屏開關電源模塊，k1b10直流屏蓄電池充電模塊，k1b10直流屏浮充模塊，k1b10轉換模塊，k1b10直流屏智能通信模塊

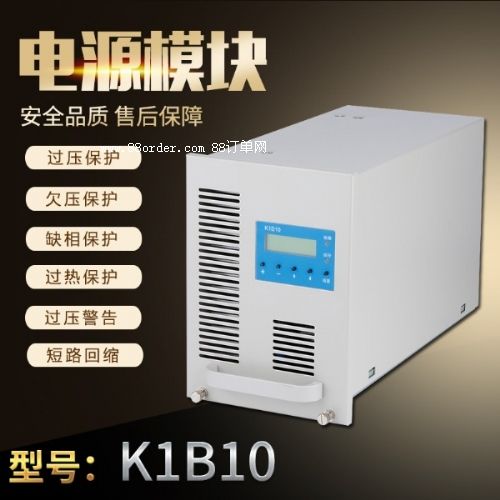

產品型號：k1b10

輸出額定值：10a/220v

電壓變化范圍：220v±15％

電壓調節范圍：180v-286v

遙控：開/關機、均浮充

遙調：輸出電壓、輸出限流均連續可調

遙測：輸出電壓、輸出電流

遙信：開/關機狀態、工作狀態

三相交流輸入首先經防雷處理和emi濾波。該部分電路可以有效吸收雷擊殘壓和電網尖峰，保證模塊后級電路的安全。

三相交流經整流和無源pfc后轉換成高壓直流電，經全橋pwm電路后轉換為高頻交流，再經高頻變壓器隔離降壓后整流輸出。

模塊控制部分負責pwm信號產生及控制，保證輸出穩定，同時對模塊各部分進行保護。提供“四遙”接口。

模塊采用無源pfc技術，功率因數達到0.9以上；采用高頻軟開關技術，模塊轉換效率大大提高，可達94％。

模塊監控采集電源工作參數并顯示后上傳給主監控，接受主監控指令對電源進行控制，通過顯示、按鍵校準模塊參數，設置模塊運行狀態。

k1b10整流模塊內有過壓保護電路，出現過壓后模塊自動鎖死，相應模塊故障指示燈亮，故障模塊自動退出工作而不影響整個系統正常運行，過壓保護點設為295v±2v。

每個模塊的輸出功率受到限制，輸出電流不能無限增大，因此每個模塊輸出電流最大限制為額定輸出電流的1.05倍，如果超負荷，模塊自動調低輸出電壓以保護模塊。

產品采用防水防潮袋，兩側套有硬性泡沫，外加紙箱包裝，如果2臺以上，還會采用編織袋套在紙箱外面，這樣在運輸過程中，就不會弄破紙箱及紙箱表面，而且適用任何運輸方式。
