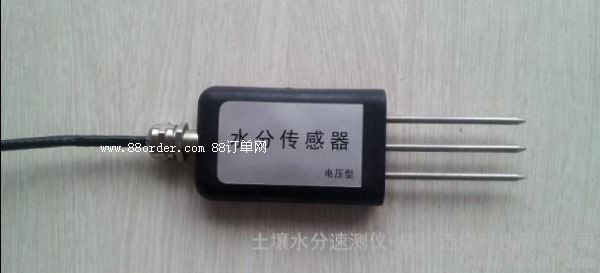

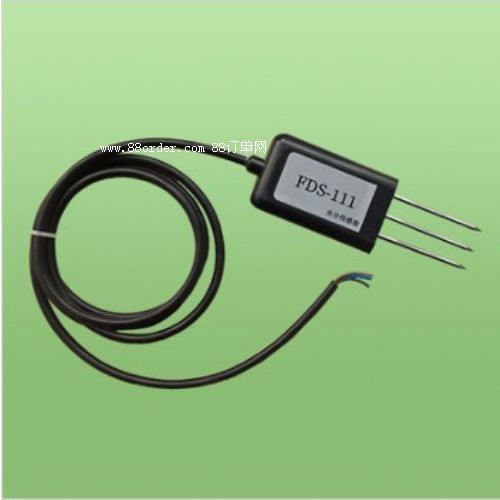

產品概述

fds-100土壤水分傳感器由電源模塊、變送模塊、漂零及溫度補償模塊、數據處理模塊等組成。 采用fdr頻域法，可以實時準確測定各種土壤不同剖面的水分含量，水勢和田間持水量以及準確測定飽和土壤含水量和作物凋萎含水量。傳感器內置信號采樣及放大、漂零及溫度補償功能，用戶接口簡潔、方便。外型小巧輕便，便于攜帶和連接。

功能特點

◆體積小巧化設計，攜帶方便，安裝、操作及維護簡單

◆結構設計合理，不繡鋼探針保證使用壽命

◆土質影響較小，應用地區廣泛

◆測量精度高，性能可靠，確保正常工作

◆響應速度快，數據傳輸效率高

適用范圍

廣泛適用于節水農業灌溉、溫室大棚蔬菜、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。

工作、存儲條件

工作溫度：-40～85°c

工作濕度：0～100％rh

儲存溫度：-40～125°c

儲存濕度：＜80％（無凝結）

工作原理

fdr頻域法測量，利用電磁脈沖原理、根據電磁波在介質中傳播頻率來測量土壤的介電常數(ε),從而得到土壤容積含水量(θv)。

技術參數

測量參數：土壤容積含水率

測量范圍：0～100％（可調量程：0～60％）

測量精度：±3％

分 辨 率：0.1％

測量主頻：100ｍhz

防護等級：ip68

單    位：％

探針長度：5.5cm

探針直徑：3mm

探針材料：不銹鋼

密封材料：環氧樹脂

測量區域：以探針為中心，圍繞探針的直徑7cm、高7cm的圓柱體

電纜長度：1.5米 (標配)

信號輸出：

   電壓型：

工作電壓：5～24v

工作電流：3～5ma

輸出信號：0～2v dc（可定制0.4～2v   dc ）

電流型：

工作電壓：12～24v

工作電流：3～25ma

輸出信號：0～20ma,（可定制4～20ma）

rs485型：

工作電壓：5～24v

工作電流：3～5ma

輸出信號：modbus-rtu 協議

尺寸、重量

外型尺寸：

整機重量：130g
