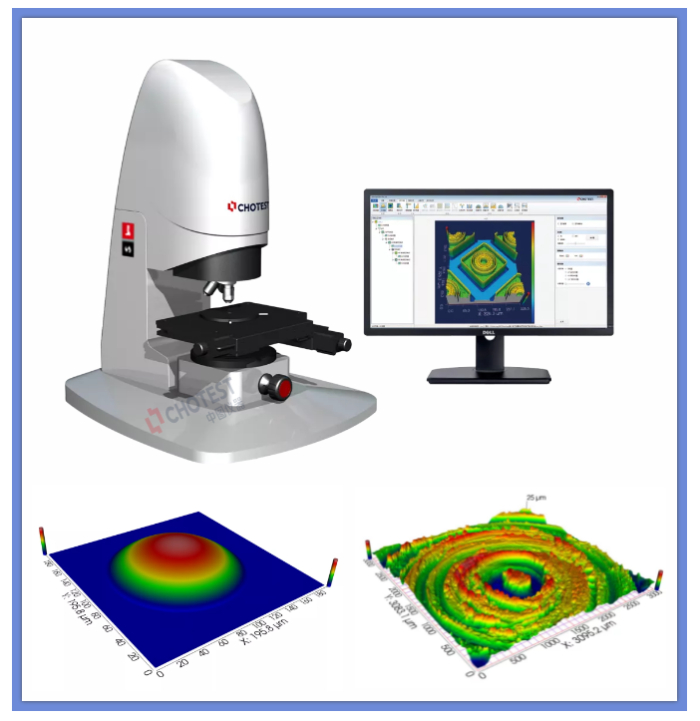

中圖儀器表面輪廓測量儀由照明光源系統，光學成像系統，垂直掃描系統以及數據處理系統構成。是以白光干涉技術為原理，能夠以優于納米級的分辨率，測試各類表面并自動聚焦測量工件獲取2d，3d表面粗糙度、輪廓等一百余項參數的光學測量儀器。

產品功能

1）中圖儀器表面輪廓測量儀設備提供表征微觀形貌的粗糙度和臺階高、角度等輪廓尺寸測量功能；

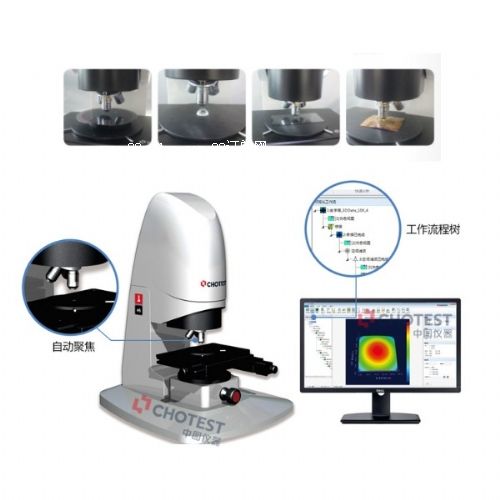

2）測量中提供自動對焦、自動找條紋、自動調亮度等自動化輔助功能；

3）測量中提供自動拼接測量、定位自動多區域測量功能；

4）分析中提供校平、圖像修描、去噪和濾波、區域提取等四大模塊的數據處理功能；

5）分析中提供粗糙度分析、幾何輪廓分析、結構分析、頻率分析、功能分析等五大分析功能；

6）分析中同時提供一鍵分析和多文件分析等輔助分析功能。

結果組成

1、三維表面結構：粗糙度，波紋度，表面結構，缺陷分析，晶粒分析等；

2、二維圖像分析：距離，半徑，斜坡，格子圖，輪廓線等；

3、表界面測量：透明表面形貌，薄膜厚度，透明薄膜下的表面；

4、薄膜和厚膜的臺階高度測量；

5、劃痕形貌，摩擦磨損深度、寬度和體積定量測量；

6、微電子表面分析和mems表征。

在同等放大倍率下，中圖儀器表面輪廓測量儀的測量精度和重復性都高于共聚焦顯微鏡和聚焦成像顯微鏡。它的雙通道氣浮隔振系統設計，既可以接入客戶現場的穩定氣源也可以采用便攜加壓裝置直接加壓充氣，在無外接氣源的條件下也可穩定工作，可以有效隔絕地面傳導的振動，同時內部隔振系統能夠有效隔絕聲波振動，確保儀器在車間也能正常工作。
