概述

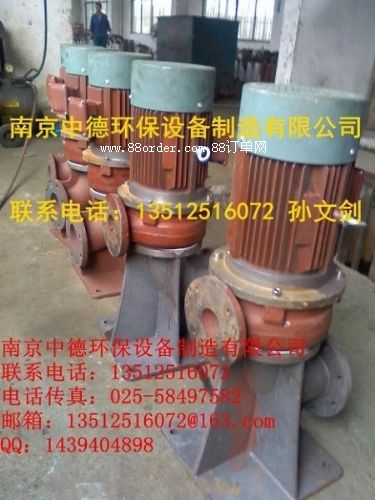

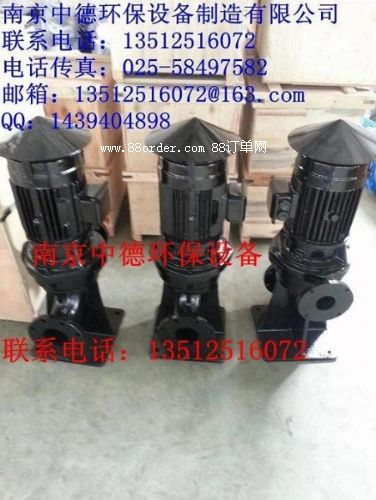

wl立式污水泵是雜質泵的一種，它與離心泵的不同之處在于：葉輪的葉片少，流道寬，便于輸送帶有纖維或其他懸浮雜質的污水。另外，在泵體的外殼上開設有檢查、清掃孔，便于在停車后清除泵殼內部的污濁雜質。

wl型系列立式污水泵效率高，節能效果好。結構上的特點是具有單葉片或雙葉片，并采用大流道形式，以減少纖維垃圾纏繞，且適用于輸送城市生活污水、工礦企業污水能通過大的物料。能抽送直徑為100-250mm、纖維長度為300-1500mm的大顆粒固體塊。另外，wl型系列立式污水泵功率曲線平坦，可以在全性能范圍內運行而無過載之憂。

wl型系列立式污水泵適用于城市生活污水、工礦企業污水、泥漿、糞便、灰渣及紙漿等漿料，還可用做循環泵、給排水用泵及其他用途。

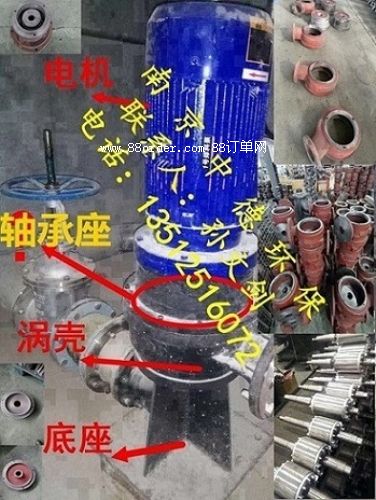

wl型系列污水泵為單級單吸立式污水泵，主要由蝸殼、葉輪、泵座體、支撐管、軸、電動機座組成，如圖所示。泵體和進水管上都設有手孔，以供排出渣物，液體沿軸向吸入，水平方向排出。泵的傳動方式是通過聯軸器與電動機連接，wl（i)型為立式電動機直接與水泵相連，wl（ii）型為立式電動機通過加長軸的聯軸器與水泵相 連。排污泵的旋轉方向，從電動機端看為順時針方向旋轉。

型號意義：例65wl40-10-2.2

65-泵出口直徑

wl-立式排污泵

i-電動機直聯式

40-泵設計點流量（m3/h)

10-泵設計點揚程.

•

工作條件

3．1  安裝地點：污水泵房?jī)?nèi)，海拔不超過1000m；

3．2  水溫：不超過40℃；

3．3  ph值：5～9；

3．4  電源：380v  50hz   3ph

•

技術規格

運轉方式：連續運行si制，每小時起動8次而不會引起任何損壞。

•

• 技術要求

5．1  泵為單級單吸渦殼式立式泵，采用彎管進水，用立式電機通過彈性聯軸器與泵直接相連傳遞扭力。

5．2  葉輪可通過φ125mm的固體顆粒，采用大通道設計，無堵塞，防纏繞性能好。泵振動烈度符合gb10889中c級規定，噪音小于75分貝，保證泵平穩連續運轉。

5．3  立式污水泵噴涂環氧樹脂防腐漆，其表面光亮，無砂眼、裂痕等，部件表面經噴砂除銹和除油后采用環氧粉末噴涂處理。

5．4  立式污水泵葉輪、轉子作動平衡試驗，平衡精度為g6.3級。

5．5  立式泵過流部件及油室做氣壓試驗，試驗壓力為關閘揚程的確1.5倍，歷時5分鐘無泄漏等現象，進出水法蘭采用標準設計，泵體和葉輪上設有耐磨環，確保泵的密封性能，使水泵始終處于高效區范圍內運行。

5．6  立式泵所用軸承為雙列向心推力球軸承，承受軸向力，采用自潤滑方式，軸承座上設有溫度監測傳感元件，可承受反轉轉速為額定轉速的130％，轉子軸軸向位移控制在0.2mm以內，符合密封的使用要求，不會產生有害影響。

5．7  泵的葉輪軸的材料采用2cr13不銹鋼，軸承采用軸承，有效地提高了泵的耐用性和使用壽命。

5．8  泵體和進水口設有檢修孔，便于檢修和清理雜物，出水口處設有安裝壓力表的管螺孔。

5．9  泵體采用球墨鑄鐵，葉輪采用不銹鋼合金材質，泵的所有緊固件均采用不銹鋼件，靜密封材料采用丁晴橡膠密封。

5．10  泵的密封采用碳化鎢機械密封，使用長。

5．11  立式電機采用y系列電機，絕緣等級為f級，防護等級為ip44，電機效率≥92％，功率因素≥0.83，電源380v/3/50hz，自然冷風冷卻方式，貫徹標準zbk22007。

•

性能保證

每臺立式污水泵在組裝完畢后，應進行性能測試，確保機組的整體性能符合有關標準，測試內容包括：流量-揚程曲線，流量-功率曲線，流量-效率曲線，并將測試報告提供給客戶，保證運行時間不小于10000小時，機組的設計使用壽命不小于10年。

•

安裝

每臺立式污水泵都能方便地進行安裝、調試和維護保養，為了保證不發生水錘現象，在出水管路上設有緩閉止回閥。

•

運行控制

每臺立式污水泵均引出控制保護信號線，采用軟啟動控制方式，具有對泵進行過載、缺相、短路、超溫、水位控制等保護功能和提供相應的信號指示，并具備plc接口，可確保機組可靠運行。

•

供貨范圍

每臺泵含以下設備各一套：

9．1  泵主機（泵機一體）；

9．2  軟啟動控制柜。
