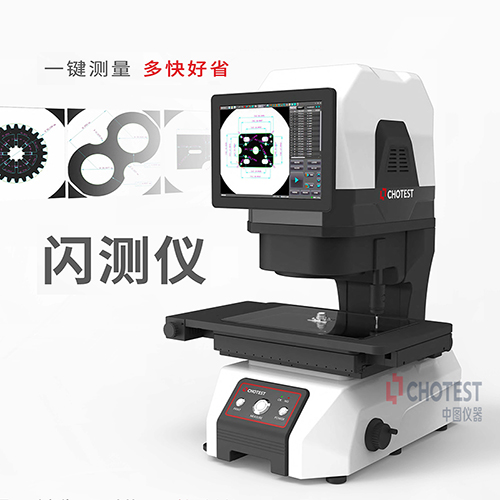

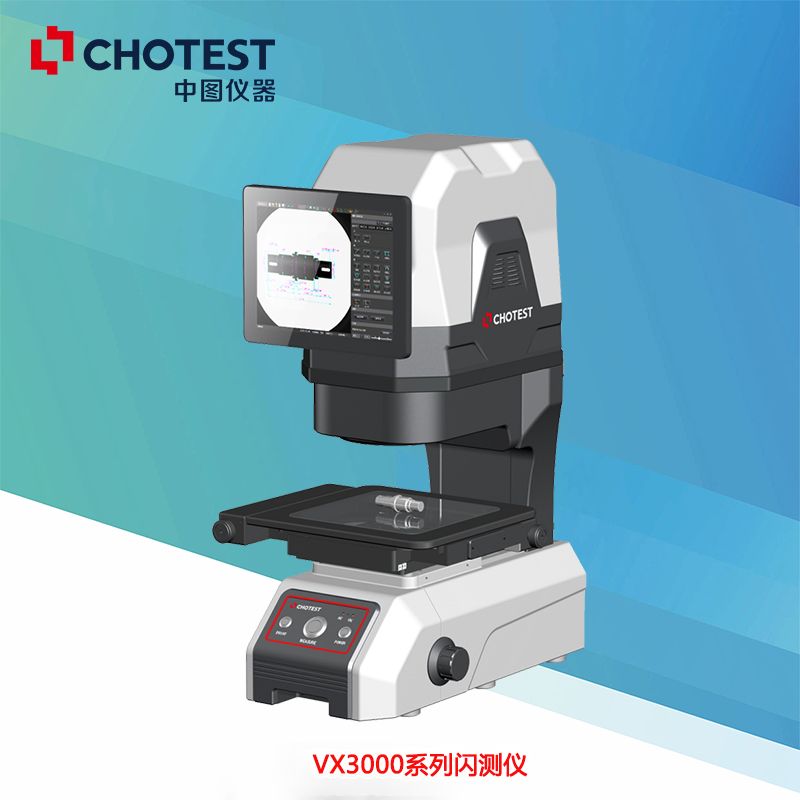

簡易圖像尺寸測量儀VX3030D

中圖儀器簡易圖像尺寸測量儀vx3030d一鍵批量閃測，是一種新型的精密測量儀器。儀器具有豐富的外部接口，可在不同的生產線進行定制和集成，實現快速在線測量。適用于手機配件、等小尺寸工件的批量測量，速度快，操作簡單；對于復雜工件，能實現快速測量，大大提高了測量效率。

簡易圖像尺寸測量儀vx3030d具有的非接觸式測量功能，廣泛應用于機械，注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、連接器、連接器、家用電器、計算機、液晶電視、印刷電路板、醫療設備、鐘表設備等行業。包括工件的距離、半徑、孔寬等幾何參數。

產品優勢

1.測量速度快，幾秒內即可完成上百個尺寸的測量與公差評價，尤其適合小工件的批量測量。

2.重復精度高，數據準確可靠，測量結果不會因人而異。

3.操作簡單輕松，任何人都能輕松上手并正確的測量。

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 x、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：r角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、o型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

簡易圖像尺寸測量儀vx3030d測量過程任意擺放產品，無需夾具定位，儀器自動識別，自動匹配模板，一鍵測量，自動識別測量部位，每次都能獲得統一穩定的測量結果。
