jb-lsz-01型多普勒明渠流量計

00001特點

（1）在線式流量積算儀的主要功能：根據界面選擇的水渠類型、輸入的渠道參數，再根據多普勒流速儀上所帶壓力 或者其他液位監測設備提供液位信息，計算出當前水流斷面面積，并乘以當前流速計算時當前的瞬時秒流量。再依據采樣時間間隔計算出累計流量。

（2）本積算儀采用兩個光電隔離接口。一個光電隔離接口與水下多普勒流速儀通信，另一個與rtu通信單元進行通信。

（3）大屏幕點陣顯示，128*256點陣，方便操作及流態分析。

（4）積算儀內置32m字節掉電不丟失存儲器，可以存儲記錄1,228,800組測量數據。

（5）具有rs485、rs232通訊口，可實現數據遠程傳輸。

00002主要技術指標

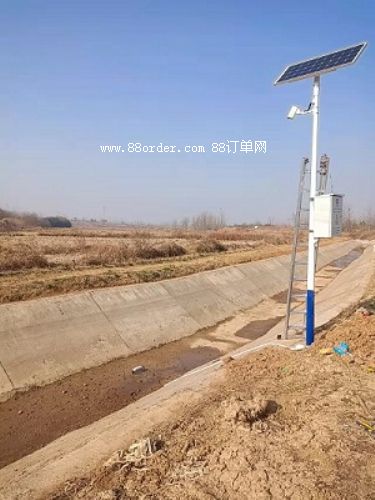

可以測量所有形狀的河流及渠道。滿足矩形、梯形、涵洞或自定義形狀河流渠道的流速流量測量。

技術指標：

1、流速測量范圍：0.03m/s～5.00m/s；

2、流速測量分辨率：1mm/s；

3、流速測量精度：測量流速的±2～4％ ；

4、溫度范圍：0～60oc；分辨率：0.1oc；

5、流量范圍：10升/秒～99999999立方米/小時；

6、電池：12vdc；

7、輸出信號：rs485/rs232；

8、環境溫度：：0～50℃

積算儀指標

外形圖及功能鍵說明

本機使用大屏幕128*256屏，顯示全中文菜單，每次修改參數需要保存有效。

面板及功能鍵

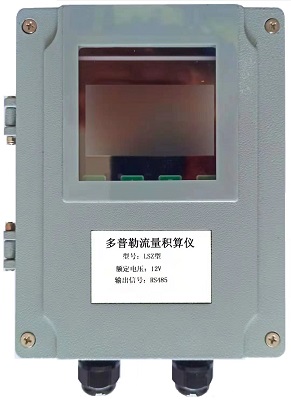

流量積算儀外殼采用180*140*60壓鑄鋁防水殼體，具有防水和一定的防電磁干擾功能。

儀器裝箱清單

lsz型流量計                  1套

lsz型積算儀                  1套

產品使用說明書及產品合格證        1份
