精密零部件輪廓度測量儀

sj5730中圖儀器精密零部件輪廓度測量儀為大曲面粗糙度測量提供了新的解決方案——sj5730高精度粗糙度輪廓測量儀，該儀器具有12mm的粗糙度測量范圍，分辨率達到1nm，適合測量大曲面上的表面粗糙度，同時具備軸承輪廓度評價功能，能夠滿足軸承行業的測量需求。

測量應用

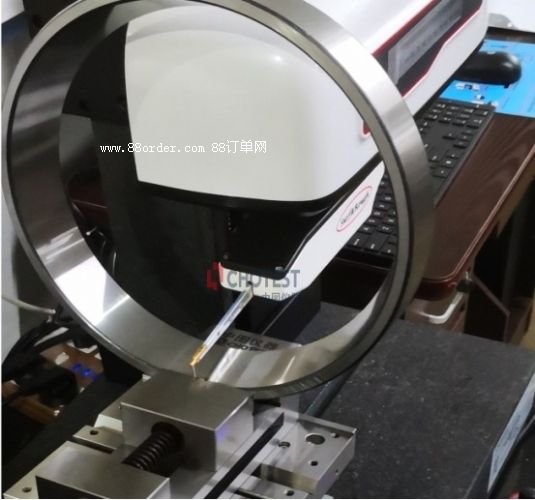

(1)內外套圈的密封槽形狀（角度、倒角、槽深、槽寬等）；

(2)各種滾子軸承的滾子和套圈母線的凸度、角度、曲線；

(3)滾針軸承，圓柱滾子軸承、直線軸承的滾動體和套圈的直線度；

(4)球軸承溝道的溝曲率半徑；四點接觸軸承溝槽的曲率半徑等。

sj5730精密零部件輪廓度測量儀可廣泛應用于精密機械加工、汽車、軸承、機床、模具、精密五金、光學加工等行業。該儀器可以對零件表面的輪廓度、波紋度、粗糙度實現一次掃描測量，尤其是大范圍曲面、斜面進行粗糙度檢測，如圓弧面和球面、異型曲面進行多種粗糙度參數、微觀輪廓度參數的測量。同時儀器還可對各種精密零件輪廓度、波紋度進行測量，對形狀參數進行分析。是大曲面測量（軸承、人工關節、精密模具、齒輪、葉片）領域精細粗糙度測量的利器。

性能特點

1、一次測量同時評定輪廓和粗糙度參數

高精度衍射光學測量系統，具有12mm~14mm以上的大量程粗糙度測量范圍，分辨率達到1nm或更高。

2、高精度、高穩定性、高重復性：滿足被測件測量精度要求

系統穩健的設計，保證測量的高重復性。

3、智能化管理與先進軟件分析系統

儀器操作界面友好，操作者易掌握儀器基本操作，使用十分簡便。

1)10多年積累的實用檢測軟件設計經驗，向客戶提供簡潔、實用、快速的操作體驗；

2)智能化分析及記錄，同批次可自動測量和分析，大幅度減少人員的操作要求及降低人員的勞動強度；

3)測量范圍廣，可滿足絕大多數類型的工件粗糙度輪廓測量要求；

4)可自動和手動選取被測段進行評定，可依據客戶要求進行軟件功能的定制；

5)純中文操作軟件系統，更好的為國內用戶服務；

6)可打印各種格式的檢定報告，自動顯示、打印、保存、查詢測量記錄，打印格式正規、美觀；檢定數據可存檔，或集中打印，不占用檢定操作時間；

7)本儀器采用計算機大容量數據庫儲存，可自動記錄保存所有檢定結果。

4、智能保護系統

儀器在各個方向都有進行硬件及軟件保護，能有效的保護儀器主機及測針，降低人員因操作失誤帶來的測針及儀器損傷。

sj5730精密零部件輪廓度測量儀采用超高精度衍射光學測量系統、超高直線度研磨級摩擦導軌、高性能伺服驅動電機、高性能計算機控制系統技術，集成表面粗糙度和輪廓測量功能，一次測量可同時評定粗糙度及輪廓參數，顯示ra和pt等參數。
