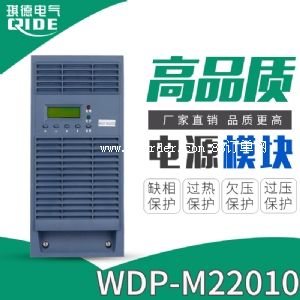

wdp-m22010直流屏智能充電模塊，wdp-m22010高頻整流模塊，wdp-m22010直流屏專用充電模塊，wdp-m22010直流屏高頻通訊模塊，wdp-m22010直流屏蓄電池充電模塊，wdp-m22010高頻電源模塊

wdp-m22010主要技術指標

交流輸入

三相輸入額定電壓：380v，50hz

電壓變化范圍：50hz±10％

直流輸出

輸出額定值：10a/230v（wdp-m22010）

電壓調節范圍：180v-286v（wdp-m22010）

輸出限流范圍：5％-105％×額定電流

穩壓精度：≤0.5％

穩流精度：≤0.5％

紋波系數：≤0.1％

轉換效率：≥95％（滿負荷輸出）

動態響應：在20％負載躍變到80％負載時恢復時間≤200цs，超調≤±2％

可聞噪聲：≤55db

工作環境溫度：-5℃--+45℃

絕緣

絕緣電阻：直流部分、系統部分與地之間相互施加500v/50hz的交流電壓，絕緣電阻＞2mω

絕緣強度：交流部分與直流部分和機殼間，直流部分與機殼間施加50hz的2kv的交流電壓，一分鐘無擊穿，無閃絡。

四遙功能

遙控：開/關機、均/浮充

遙調：輸出電壓、輸出限流均連續可調

遙測：輸出電壓、輸出電流

遙信：開/關機狀態、工作狀態

wdp-m22010功能說明

保護功能

輸出過壓保護

輸出電壓過高對用電設備會造成災難性事故，為杜絕此類情況發生，我公司的高頻模塊內有過壓保護電路，出現過壓后模塊自動死鎖，相應模塊故障指示燈亮，故障模塊自動退出工作而不影響整個系統正常運行；過壓保護點設為320v±2v（wdp-m22010）或者160（wdp-m22010）2v

輸出限流保護

每個模塊的輸出功率受到限制，輸出電流無能無限增大，因此每個模塊輸出電流最大限制為額定輸出電流的1.05倍，如果超負荷，模塊自動調低輸出電壓以保護。

短路保護

整流模塊輸出短路時模塊在瞬間把輸出電壓拉低到零，限制短路電流在限流點之下，此時模塊輸出功率很小，以達到保護模塊的目的。模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。

wdp-m22010智能高頻模塊質保一年，有任何問題一年內免費維修，到貨10天內包退包換，終身維護，請放心采購。
