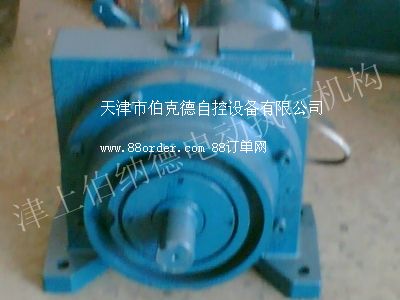

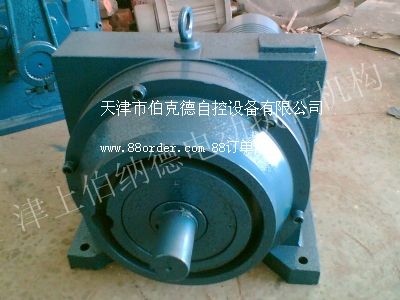

SKD多回轉電動執行機構

gamx-2007控制板

一、簡介該電動執行器控制板，采用大規模集成智能電路芯片，集成化程度高、抗干擾能力強，調整及校驗簡單

增加數字顯示、伺服放大器及手操器的功能，三相電機“相序”識別功能，具有網絡通訊功能

適用于“伯納德”的各種系列產品

二、技術特性

1、該控制板的各種參數調整、設定、校準等操作完全由按鍵設定，同時顯示控制輸入的比分比值，led指示工作狀態

2、執行器“全開”和“全關”兩點校準，利用按鍵設定進行，無需要再利用電位器進行調零點、調滿程

3、控制信號、閥位反饋信號斷線時，能使執行器位置任意設定

4、具有“電制動”功能即執行器能在接近控制平衡點時，自動產生電器制動作用，防止過沖，無震蕩

5、“防堵轉”功能即執行器能在閥門“開”或“關”過程被卡住時，炒作，超過堵轉害識別時間，停止電機工作起到保護電機的作用

三、技術指標

1、控制輸入信號；4～20 ma 。

其它型號可以定做（如0～10 ma 、0～5v 、1～5v 、0～10 v ）

2、閥位隔離變送器輸出信號；4～20 ma

其它可以定做（如0～10 ma 、0～5v 、1～5v）

3、閥位輸入電位器信號；1 kω～10kω。

4、控制開閥、關閥輸出為；dc 0～15v電壓信號。

另外可以供

（1）單相電機：可控硅控制電機正轉、反轉。

（2）三相電機：交流接觸器或本公司的固態繼電器（具有電制動功 能、防短路功能、相位鑒別功能）

5、輸入阻抗；電流輸入時小于250ω；電壓信號大于500kω。

6、輸出阻抗；電流輸出時小于750ω，電壓輸出時小于250ω

7、控制死區范圍；0.5～5.0 ％可設定

8、伺服關閉再開啟時間；0.0～25.0秒可設定

9、閥位控制偏差值；0.1～25 ％可設定

10、閥位反饋堵轉識別時間；1～250秒可設定

11、電制動時間；1～50周波（0～1秒）

12、數字顯示分辨率；0.1％

13、按鍵設定參數及手動時按鍵控制執行器正、反轉

14、閥位輸入標定范圍；零點（0～50 ％內設定）、滿程（50～100 ％內設定）

15、閥門電限位范圍；零點（0～50 ％內設定）、滿程（50～100 ％內設定）

16、外部遠程手動控制功能；為無源觸點控制。

17、工作環境溫度、濕度：溫度-20～60 °c、相對濕度≤85 ％
