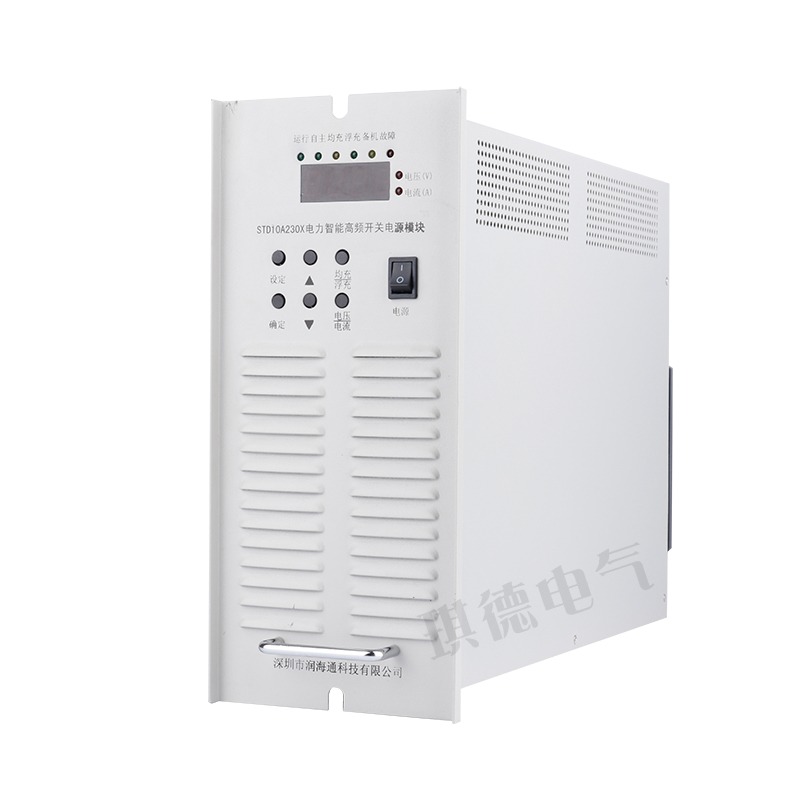

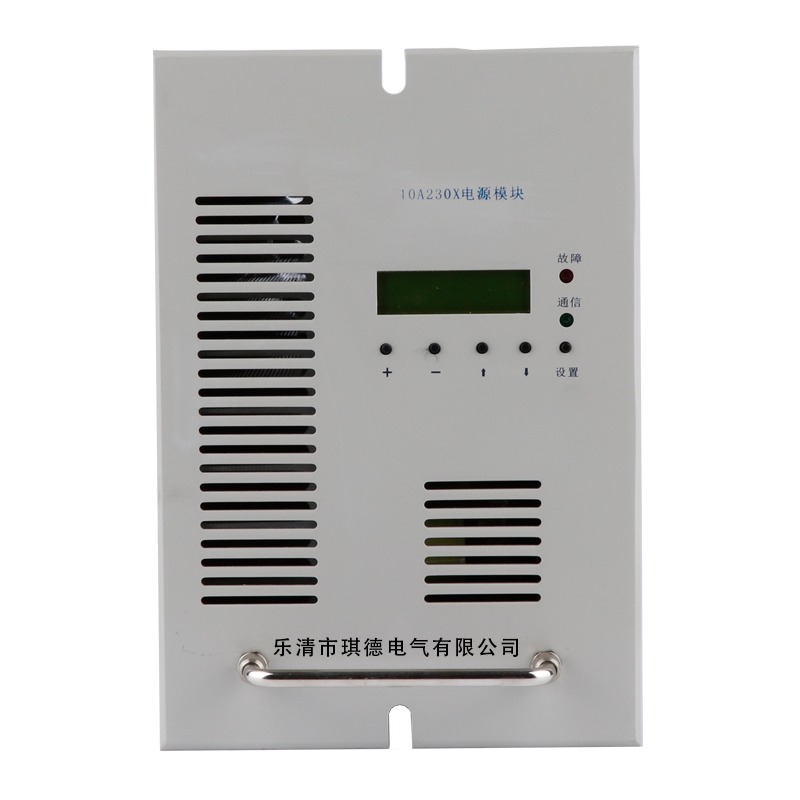

std10a230xcb電源模塊std05a230xcb充電機的應用，直流屏電源模塊std05a230xcb，整流模塊std10a115xcb，std20a115xcb，std10a230x，std05a230x，std20a230xcd直流屏充電模塊的關鍵詞: 電力智能高頻開關充電模塊std20a230xcb,高頻電力充電模塊,電源模塊, 電力智能高頻開關電源模塊, 電力用直流模塊, 充電模塊,電力電源模塊, 電力充電模塊,高頻開關模塊, 智能化電力整流模塊,直流屏充電模塊,直流專用高頻充電模塊, 全自動充電機、浮充電機

概述

mtdf系列高頻開關整流模塊的主要作用是將交流電整定成為具有額定電壓的直流電流負載供電，是系統中最基本的組成部件。該模塊系列是專為電力操作電源系統設計制造的電源模塊。mtdf系列高頻開關整流模塊為強制風冷冷卻方式。

mtdf系列整流模塊有220v/5a、220v/10a、110v/10a等。

?二、高頻整流模塊特點

u  采用先進的zvt諧振高頻軟開關技術，轉換效率高；

u  模塊采用輸出無級限流方式，可根據負載電流的大小和電池容量來選擇，限流點穩流精度優于±0.5％；

u  采用低差自主均流技術，多個模塊并機運行時，具有理想的均流性能；

u  采用一體化的輸入輸出及通訊端口，并設計為可帶電插拔，模塊與模塊之間采用自帶二極管隔離設計，防止模塊間相互影響，方便直流系統維護，變得安全、簡單、高效；

u  模塊內部自帶cpu，模塊所有基準校準和控制全部采用12位d/a完成，替代所有電位器，避免了電位器固有的溫度系數和機械特性所引起的參數漂移；

u  模塊還內置e2prom，保證了模塊的運行參數永不丟失，即使脫離主監控工作其運行參數也不會有任何改變；

u  具有完整的告警和保護功能；

性能特點

型號說明 1.2 模塊結構及尺寸 圖4-11：壁掛模塊 1.3 工作原理及功能 整流模塊的原理框圖如下

圖4-12 所示。 交流輸入首先經emi 濾波。該部分電路可以有效吸收雷擊殘壓和電網尖峰，保證模塊后級電路的 。 交流經整流后轉換成高壓直流電，經 pwm 電路后轉換為高頻交流，再經高頻變壓器隔離降壓后高頻整流輸出。 模塊控制部分負責pwm 信號產生及控制，保證輸出穩定，同時對模塊各部分進行保護，提供“四遙”接口。 采用高頻軟開關技術，模塊轉換效率大大提高，*可達93％。 公司產品版本 額定輸出電流：5a、10a、20a 直流輸出電壓額定等級： 220 為標稱220v 電力模塊 110 為標稱110v 電力模塊 公司產品系列 高頻開關電源模塊圖4-12：工作原理圖1.4 性能及技術指標 項目

技術參數

二、主要技術指標：

交流輸入

交流輸入額定電壓：380v，50hz。

電壓變化范圍：176v～264v。

頻率變化范圍：50hz±10％。

直流輸出

輸出額定值：10a/230v（std10a230xcb）

            5a/115v（std05a230xcb）

電壓調節范圍：180v～270v（std10a230xcb）

              90v～135v（std10a115xcb）

輸出限流范圍：20％-110％×額定電流

穩壓精度：≤0.5％

穩流�洱x骸�0.5％

紋波系數：≤0.1％

轉換效率：≥93％（滿負荷輸出）

動態響應：在20％負載躍變到80％負載時恢復時間≤200цs，超調≤±5％

使用說明

輸出電壓過高對用電設備會造成災難 故，為杜絕此類情況發生，我公司的高頻模塊內有過壓保護電路，出現過壓后模塊自動鎖死，相應模塊故障指示燈亮，故障模塊自動退出工作而不影響整個系統正常運行；過壓保護點設為280v±2v（sp240d02）或者140v±2v（sp120d04）。

輸出限流保護：每個模塊的輸出功率受到限制，輸出電流不能無限增大，因此每個模塊輸出電流限制為額定輸出電流的1.1倍，如果超負荷，模塊自動調低輸出電壓以保護模塊。

短路保護：整流模塊輸出特性如下圖，輸出短路時模塊在瞬間把輸出電壓拉低到零，限制短路電流在限流點之下，此時模塊輸出功率很小，以達到保護模塊的目的。模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。

模塊并聯保護：每個模塊內部均有并聯保護電路， 保證故障模塊自動退出系統，而不影響其它正常模塊工作。
