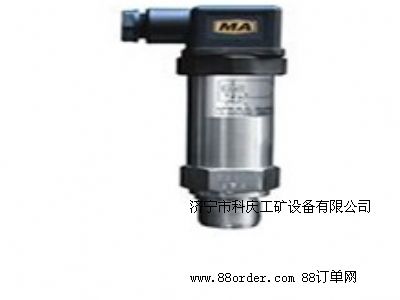

礦用差壓傳感器GPD10

礦用差壓傳感器GPD10

產品主要特點：

一、用途

GPD10差壓傳感器(以下簡稱傳感器)是為滿足我國煤礦監測井下差壓的需要而研制的。它可以連續自動地將井下差壓轉換成標準電信號輸送給配接設備。傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統配套使用。

二、型號含義、防爆型式及標志

G  -----產品類型代號：傳感器。

P  -----第一特征代號，壓力；

D  ----- 第二特征代號，電子式；

10 -----主參數，測量范圍：（0~10KPa）；

傳感器的防爆型式為礦用本質安全型，防爆標志為“ExibI Mb”。

三、外形尺寸、質量及材質

a)外形尺寸：270 × 155 × 55mm

b) 重量：≤1.3kg；

c)外殼材質：不銹鋼。

四、主要特點

1．采用新型單片微機和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試。

2．實現了紅外遙控調校零點、靈敏度、報警點等功能,使調校方便簡單。

3．采用新型開關電源,降低了整機功耗,增加了儀器傳輸距離。

4．增加了故障自檢功能,便于使用與維護。

5．設計了新型高強度外殼結構,增強了儀器抗沖擊能力。

五、主要參數

　　1、適用條件

      環境溫度：0℃～40℃

      相對濕度：≤98%RH

      大氣壓力：80kPa～116kPa

適用于含有瓦斯或煤塵爆炸危險的煤礦井下。

    2、主要技術指標：

  工作環境條件：

溫度：0~40℃

相對濕度：≤98%

大氣壓力：86~116kPa

2.2       測量范圍和基本誤差：

測量參數
 測量范圍
 基本誤差

差壓
 0〜10KPa
 ≤±2%（F.S）


2.3       分辨率：KPa

2.4       顯示方式：四位LED

2.5       響應時間：30s

2.6       工作方式：半導體式

2.7       防爆型式：礦用本質安全型ExibI Mb

輸出信號：頻率：200〜1000Hz；
