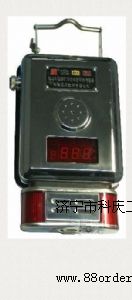

礦用一氧化碳傳感器    GTH1000

產品名稱:GTH1000 礦用一氧化碳傳感器

應用行業：礦業

警示：維修時不得改變本安電路和與本安電路有關的元器件的電氣參數、規格和型號！

GTH1000 礦用一氧化碳傳感器

一、用途
GTH1000 礦用一氧化碳傳感器(以下簡稱傳感器)是為滿足我國煤礦監測井下一氧化碳濃度的需要而研制的。它可以連續自動地將井下一氧化碳濃度轉換成標準電信號輸送給配接設備，并具有就地顯示沼氣濃度值，超限聲光報警等功能。傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統及斷電儀、風電瓦斯閉鎖裝置配套，適宜在煤礦采掘工作面、機電硐室，回風巷道等地點固定使用。

二、型號含義、防爆型式及標志傳感器的防爆型式為礦用本質安全型，防爆標志為“ExibI Mb”。

三、外形尺寸、質量及材質
a) 外形尺寸：270 × 155 × 55mm b) 重量：≤1.3kg；c) 外殼材質：不銹鋼。
四、主要特點
1．采用新型單片微機和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試。 2．實現了紅外遙控調校零點、靈敏度、報警點等功能,使調校方便簡單。
3．增加了傳感器斷電控制功能,并可任意設定斷電點,實現了一機多用。
4．采用新型開關電源,降低了整機功耗,增加了儀器傳輸距離。
5．增加了故障自檢功能,便于使用與維護。
6．設計了新型高強度外殼結構,增強了儀器抗沖擊能力。
五、主要參數
　　1、適用條件
      環境溫度：0℃～40℃      相對濕度：≤98%RH      大氣壓力：80kPa～116kPa
      風速：0m/s～8m/s
適用于含有瓦斯或煤塵爆炸危險的煤礦井下。
    2、主要技術指標：2.1 工作環境條件：
          溫度：0~40℃
          相對濕度：≤98%
           大氣壓力：86~116kPa   風速：0~8m/s風速：0~8m/s
2.2 測量范圍： 0~1000ppmCO ；
              基本誤差：  0-50 ppmCO±4ppmCO ,

                             ﹥50-200 ppmCO±(4 +3%測量值) ppmCO

                             ﹥200 ppmCO±(4 + 5%測量值) ppmCO
2.3 分辨率： 1ppmCO
2.4 顯示方式：四位LED
2.5 響應時間：30s
2.6 報警點：可調，儀器出廠時設定在50ppmCO
2.7 報警方式：聲、光，
          其中：音量：≥85dB
                光可見度：≥20m
2.8 工作方式：擴散式
2.9 防爆型式：礦用本質安全型ExibI
2.10 輸出信號：頻率：200~1000Hz；5~15Hz；5~155Hz；
0~150Hz ；5~205Hz；0~200Hz；
