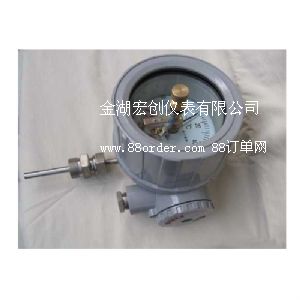

hc-wssx系列防爆電接點雙金屬溫度計外殼采用鋁合金制成，通過鋁合金外殼把儀表內可能產生火花、電弧的電路與表殼外爆炸性氣體混合物隔開，從而達到隔爆的目的。

hc-wssx系列防爆電接點雙金屬溫度計產品性能符合bg3836.1-2000《爆炸性氣體環境用防爆電氣設備 第1部分：通用要求》及gb3836.2-2000《爆炸性氣體環境用防爆電氣設備 第2部分：隔爆型電氣設備"d"》的標準。

hc-wssx系列防爆電接點雙金屬溫度計帶有電接觸裝置—即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。

hc-wssx系列防爆電接點雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。是石油，焦化，化工，醫藥等企業生產現場存在碳化物等爆炸物各過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面的溫度測量。

主要技術參數：

標度盤公稱直徑： 100

熱響應時間：≤ 40s

隔爆等級： diibt4

額定功率： 10va

最高工作電壓： 220v

最高工作電流 ： 0.7a

外形及尺寸



形式

d

a

b

e

d

電接點軸向型

130

65

190

-

φ8

φ10

電接點萬向型

130

60

215

110











規格型號：

型 號 測溫范圍℃ 精度等級 保護管材料 規 格

安裝裝置

wssx-410b

-80-+40

-40-+80

0-50

0-100

0-150

0-200

0-300

0-400

0-500

1.5

1cr18ni9ti

304

316

316l

哈氏 c-276

h.aiioyc-276

75

100

150

200

300

400

500

750

1000

無固定裝置螺紋

wssx-480b

wssx-411b 可動外螺紋

wssx-481b

wssx-412b 可動內螺紋

wssx-482b

wssx-413b 固定法蘭

wssx-483b

wssx-414b 固定螺紋

wssx-484b

wssx-415b 卡套螺紋

wssx-485b

wssx-416b 卡套法蘭

wssx-486b

  注：特殊形式可根據協議訂貨。

  選型須知

  1)型號

  2)精度等級

  3)測溫范圍

  4)電接點位式調節

  5)安裝固定形式

  6)插入深度

    例a：隔爆型萬向式雙金屬溫度計，位式調節上下限，測溫范圍0-400℃,保護管316，插入長300mm，hc-wss-481bm，0-400℃，l=300，保護管316。
