生產不銹鋼渠道閘門廠家前進

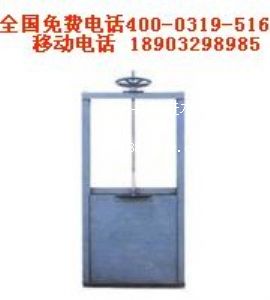

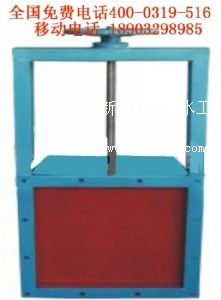

渠道閘門

我廠引進國外先進技術生產的閘門，主要材料為鋼制或噴涂環氧樹脂涂料，橡膠軟密封，其重量輕，操作靈活，安裝維修方便，密封可靠等功能、可廣泛用于污水處理廠、自來水廠、排灌、環保、電力、塘堰、河流等工程，作為截止、調整流量和控制水位之用。閘門依據適用場合可區分為：（1）【渠道閘門】用于渠道中間，作截流用，一般用于三向密封；（2）【制水閘門】用于水道進出口則做為開啟或關閉，一般用于四向密封；（3）【調節閘門】用于調節水流大小；（4）【堰門】用于調節水位。

渠道閘門產品特點：重量輕:約為普通閘門的1/3重量。耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。密封性好:采用橡膠軟密封，密封效果好力矩小:由于閘板重量輕，且閘板與道軌板之間摩擦阻力小，故操作力矩小。壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。維修方便:若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。手動操作:采用螺桿式啟閉操作，操作方便、輕巧、可靠。電動操作:電動控制裝置，定位精確、操作輕巧、易實現自控和遠控。

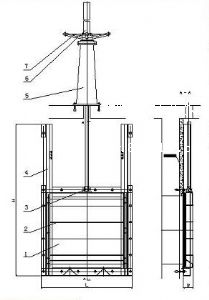

渠道閘門結構組成及材質

渠道閘門使用環境

渠道閘門的安裝步驟

1. 首先檢查預埋件、預留槽及孔的位置，保證其平面度和垂直度為1.5~3％范圍內；

2. 根據閘門的大小、劃安裝線及鉆墻面孔；

3. 用膨脹螺柱將門框固定在墻上，并用吊鉛垂直線方法檢查閘門安裝是否符合要求 （平面度和垂直度0.5-1％）；

4. 將已調整好的閘門進行二次灌漿，確保閘框與墻面密封，以防滲漏；

5. 當螺桿細長比（提升桿長度/螺桿外徑）4h>200時應設置軸導架，軸導架距閘門吊 耳距離應大于閘門最大開啟度；

6. 安裝操作臺、螺桿、接桿、軸導架，應保證吊耳、接桿、操作臺中心成一線。

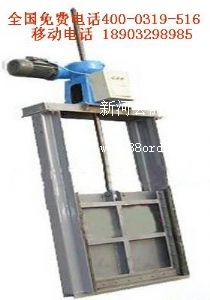

不銹鋼渠道閘門性能及結構      1．不銹鋼渠道閘門符合《zbm型不銹鋼渠道閘門》企業標準。      2．閘門結構形式為明桿式不銹鋼渠道閘門、閘門的主要部件（閘板、閘框和導軌）進行酸洗鈍化處理。      3．閘板、閘框按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5 。      4．門槽采用鋼板折彎成“u”字形，有一定的強度和剛度，在使用中不變形；門體為整體結構，在迎水面焊接“井”字形加強筋。      5．導軌按最大工作水頭設計，其拉伸、壓縮和剪切強度安全系數不小于5。      6．密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中，不能變形和松動， 螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。      7．密封座止水橡膠采用優質丁腈橡膠，密封條厚不小于4mm。8. 在閘板上端設有吊耳與閘板連接，吊耳的受力點靠近閘板中心線，在最大水頭啟閉時，其拉伸壓縮和剪切強度的安全系數不小于5。 9．閘桿的傳動螺紋為梯形螺紋，精度達到7e級標準，閘桿按最大工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。      10．閘門在最大工作水頭時，密封泄漏量正向承壓≤0.72l/min.m ，反向承壓≤1.25l/min.m(密封長度)。      11．閘框密封座與閘板密封座間隙小于0.8mm。 12．閘板與閘框導向槽的間隙小于 1.6mm。 13．在要求的操作條件下，啟閉機手柄設計最大手搖力為15kg。 14．驅動裝置采用一體化電動啟閉裝置，設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。 15.閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置，并帶有開度指示器， 閘門的開啟程度，帶有文字“開”的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪，以供手動操作。      16．電動機為封閉結構、絕緣等級為f級,防護等級ip55，工作時噪聲小于45db（a）。      17．閘門就地控制設備滿足下列條件并具有下列裝置：采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。 電源：3相5線制， 交流電380v，50hz 電機保護空氣開關、接觸器、熱繼電器、開閉指示燈、起停控制按鈕等元件。

不銹銹鋼渠道閘門安裝與調試:
1.  將閘門的門框埋入部分插進預留孔洞并用斜塊墊平、校正、使閘門導軌與鉛垂線重合,偏差應小于1/500,然后將門蓋插入門框,進行二次澆灌,待混凝土養護后,用地腳螺栓將其緊固。
2.  安裝啟閉裝置,將絲桿穿入啟閉機,注意使啟閉機中心、絲桿軸心、閘門對稱中心必須在一條鉛垂線上。
3.  電動啟閉機、電動頭安裝按隨機配套電動頭《安裝使用說明書》安裝調試操作使用。
4.  調整絲桿中心后,將啟閉機底板與預埋鋼板焊固。
5.  必須在絲桿頂端裝上鎖緊螺母，以防下開時超限，使調節閘門及絲桿掉入池中，造成損失。
6.  安裝絲桿護罩，用螺栓緊固在啟閉機頂部。
7.  檢查閘門密封情況,如有嚴重滲漏現象,可將門框兩側的壓緊裝置作適當調整,直至達到理想的密封效果為止。
8.  在閘門的安裝過程中,應對密封面做好保護,不得損壞。

不銹鋼渠道閘門使用與維護:
1.  使用手動啟閉機時,要用力均勻,不要在關閉時用力過猛以防損傷閘門部件。
2.  要定期給絲桿及啟閉機加潤滑油脂。
3.  每年需對閘門作一次油漆防腐處理。

測試

1.所有閘門及電動啟閉機在制造與裝配后，以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、

制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。

2.各項測試工作在我公司進行并由業主代表到場。

3.閘板、閘框及框架取得試棒的化學成份分析驗證其成份。

4.我公司將提供所有螺桿材料試驗證明。

5.校核啟閉機的所有功能，并進行常規試驗

產品詳情

1.啟閉機：側搖式螺桿啟閉機、平推式螺桿清污機、手電兩用螺桿啟閉機、手動螺桿啟閉機；

2.閘門：鑄鐵閘門（高壓鑄鐵閘門、鑄鐵鑲銅閘門、鑄鐵鑲銅圓閘門、鑄鐵鑲銅方閘門、堰門、鑄鐵堰門、調節堰門、鑄鐵調節堰門、鑄鐵鑲銅調節堰門、可調節堰門、不銹鋼調節堰門），鋼制閘門（不銹鋼閘門、鋼制插板閘門、不銹鋼渠道閘門、不銹鋼渠道插板閘門）；

3.拍門：鑄鐵拍門（鑄鐵方形拍門、鑄鐵圓形拍門），玻璃鋼拍門，節能型自由側翻式拍門；

4.清污機：回轉式格柵清污機（回轉式格柵除污機）。
