ZBZ礦用隔爆型煤電鉆綜合保護裝置

　礦用隔爆型煤電鉆變壓器綜合裝置（以下簡稱綜合裝置）適用于煤礦井下作127v、1.2kw（2kw）手持式煤電鉆的遠距離控制及短路、過載與漏電保護之用。
　綜合裝置按gb3836.1-2000《爆炸性氣體環境用電氣設備 第1部分:通用要求》、gb3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》等有關標準設計、制造與檢驗。

【產品主要特點】

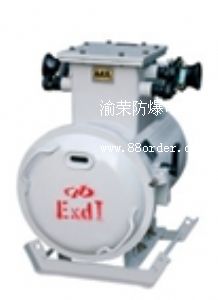

綜合裝置的隔爆外殼為圓筒形，具有凸出的底和蓋，殼蓋與殼體采用轉蓋式結構連接。外殼上部有一接線箱作為引進和引出電纜用。外殼右側裝有操作隔離開關的手柄和檢查短路、漏電保護系統是否有效的試驗按鈕，且設有可靠的機械聯鎖裝置，保證當隔離開關閉合時，殼蓋打不開，殼蓋打開時，隔離開關不能閉合。殼蓋上方有一透明窗，通過透明窗可以從外面觀察到指示燈所顯示的狀態。主變壓器與機芯采用接板連接。檢修時機芯可獨立取出，電子線路板采用插接式連接，檢修時可拆下接線，機芯可獨立取出
