測水電磁流量計采用當前電磁流量計的最新技術制造，具有以下特點：
1.1 測量管內無阻力及活動部件，因此無附加壓力損失，是一種典型的節能儀表。
1.2 由于感應信號是在整個充滿磁場的空間形成，它與管道截面上流速的平均值成正比。
因此，對管道內流速分布不敏感，要求流量計上、下游的直管段相對其它流量計短。
1.3 測量不受流體密度、黏度、溫度、壓力和電導率變化的影響。
1.4 合理地選擇電極及襯里材料，能夠達到測量各種腐蝕性、耐磨性導電流體介質的使 用要求。
1.5 轉換器采用新穎的勵磁方式，功耗低，零點穩定，測量精度高，適于生產過程流量檢測和總量計量。流量測量范圍可達1500：1。
1.6 電磁流量計具有自動流向鑒別，能測量雙向流。內裝三個積算器，可累計正向流量、反
向累計流量和差值累計流量。具有電流、頻率、脈沖和rs485數字通訊輸出。
1.7 轉換器采用3行128×64帶背光lcd點陣簡體漢字顯示，參數設置方便。并具有
from存貯設置參數和累計流量值，具有掉電保護功能。
1.8 轉換器采用表面安裝技術(smt)，具有自檢與自診斷功能，可靠性高。
1.9 具有適合滿足現場環境條件安裝的防爆型、沉浸型、衛生型、分體型和一體型結構。
測水電磁流量計主要用途
電磁流量計廣泛用于測量密封管道中，導電液體和漿液的體積流量，如化工、礦冶、
給排水、造紙、醫藥、食品、石化、電力、輕工、農用灌溉、水利等行業。
測水電磁流量計型式
1 按用途分類
種類 用途
普通型 在通常環境下使用
防爆型 在爆炸性氣體的環境下使用
衛生型 使用在有衛生要求的條件下
沉浸型 符合gb4208防護等級ip68
2 按組合型式分類

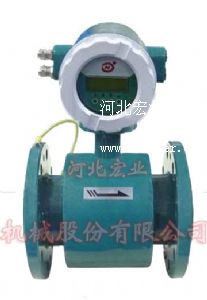

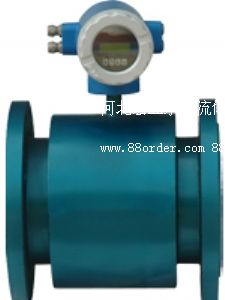

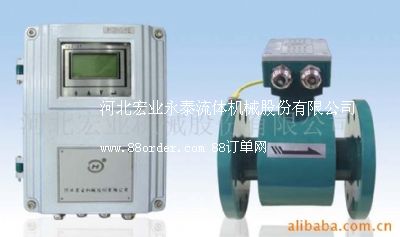

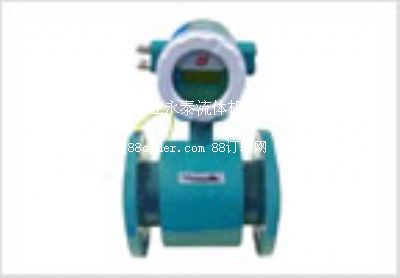

2.1 按轉換器和傳感器的組合型式分類有：分體型和一體型。
2.2 轉換器以結構形式分：方形外殼結構與圓形外殼結構兩種。圓形外殼結構適于防爆型轉換器。
測水電磁流量計結構
測水電磁流量計由傳感器和轉換器兩部分組成。
傳感器主要由測量管、電極、勵磁線圈、極靴與磁軛、殼體等部分組成。
1、轉換器；2、勵磁線圈；3、法蘭；4、絕緣襯里；5、電極；6、測量管；7、外殼
四、流量計和傳感器技術性能指標
1 執行標準 jb/t9248－1999；
2 公稱通徑(mm) dn10、15、20、25、32、40、50、65、80、100、125、150、200、
250、300、350、400、450、500、600、700、800、900、1000、1200；
3 最高測量流速 10m/s；
4 精度表（表2 ）
通徑（mm） 流速（mm/s） 基本誤差
dn10，15，700～1200 ≥1m/s ±0.5％r
＜1m/s ±3mm/s
dn20～600 ≥1m/s ±0.3％r
＜1m/s ±2mm/s
5 流體電導率 ≥ 5μs/cm；
6 公稱壓力 dn10～dn80 4.0mpa； dn100～dn150 1.6mpa；
dn200～dn1000 1.0mpa； dn1200 0.6mpa。
7 環境溫度 傳感器 -25℃～+60℃
轉換器 -10℃～+60℃
8 襯里材料 聚四氟乙烯(ptfe) 氯丁橡膠 聚氨酯 聚全氟乙丙烯（f46）
聚氯合乙烯（fs）。
9 最高流體溫度(表3)
襯里材料 分體型 一體型
聚四氟乙烯(ptfe) 100℃；特殊訂貨150℃ 70℃
氯丁橡膠 70℃；特殊訂貨120℃
聚全氟乙丙烯（f46） 100℃
聚氯合乙烯（fs） 80℃
聚氨酯 45℃；80℃訂貨時注明
10 電極材料 不銹鋼0cr18ni12mo2ti、哈氏合金b、哈氏合金c、鈦、鉭、鉑/銥合金
11 連接法蘭材質 碳鋼
12 外殼防護等級 dn50～dn1200分體型橡膠或聚氨酯襯里傳感器 ip68
其它傳感器和轉換器 ip65
13 防爆標志
一體型、dn10～dn600 mdⅱbt4
分體型、dn10～dn1200 mⅱbt4
14 分體型：傳感器與轉換器的距離 一般不超過100m。超過100m時，應特殊訂貨。
測水電磁流量計的外形尺寸
測水電磁流量計的轉換器技術性能指標
1 供電電源 交流供電：頻率47～63hz；電壓85～260v；諧波成分不大于5％；
直流供電：18～36v，紋波5％。
2 輸出信號
2.1 直流電流輸出：
① 4-20ma，負載電阻0-750ω；
② 0-10ma，負載電阻0-1500ω。
2.2 頻率輸出：
① 量程：上限可調范圍10-2000hz；
② 輸出電流：電流200ma；
③ 允許最大外接直流電源電壓30v。
2.4 串行通訊接口rs485， 通訊傳輸波特率600――14400bit可選。
通訊儀表地址1～16
2.5 報警信號輸出：
① 上限報警：報警狀態為接近外部供電電壓的高電平，非報警狀態輸出0.7v以下低電平；
② 下限報警：報警狀態為接近外部供電電壓的高電平，非報警狀態輸出0.7v以下低電平；
③ 狀態指示：正向流向指示為0.7v以下低電平，反向流向指示為接近外部供電電壓的高 電平；
④ 報警輸出允許最大外接直流電源電壓30v ，電流200ma；
3 智能功能
轉換器除具有上述報警功能外，還具有以下智能化功能
① 通訊功能;
② 正反向流向判斷功能;
③ 斷電數據保護功能;
④ 參數初始化功能;
⑤ 密碼鎖功能。
