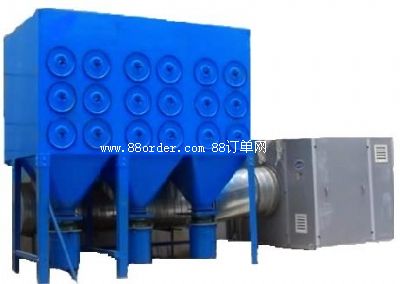

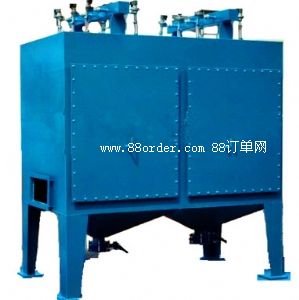

傾斜式濾筒除塵器

濾筒傾斜安置。通過對濾筒表面灰塵周期性清理，使設備運行阻力相對穩定，是保證除塵系統正常工作的重要環節。

、構造

濾筒式除塵器主要由設備支架、箱體、濾筒、脈沖清灰裝置、進口裝置、出口裝置六部分組成。

2、工作原理

含塵氣體進入濾筒除塵器后，由于氣流端面的突然擴大及氣流分布板的作用，氣流中一部分顆粒粗大的塵粒在重力和慣性力的作用下，沉降到灰斗；粒度細、密度小的 塵粒進入過濾室，通過布朗擴散和纖維攔截等綜合效應，使粉塵沉積在濾筒的濾料表面，凈化后的氣體進入凈氣室內，由出風口經風機排出。濾筒除塵器的阻力隨著 濾筒的表面積灰增加而變大，當阻力達到一定的設定值時，plc程序控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過文丘里管的擴充，均勻的進入濾筒內部，在濾筒內部形成瞬間的正壓，產生巨大的振動，使沉積在濾料上的粉塵脫落，掉入灰斗內，收集的粉塵通過排灰裝置，排出到灰桶內。

通過對濾筒表面灰塵周期性清理，使設備運行阻力相對穩定，是保證除塵系統正常工作的重要環節。

3、性能特點：

（1）、結構緊湊、容易維護。

（2）、使用壽命長，可使用二年或更長。

（4）、適合多種工況情況下的使用。

（5）、根據粉塵特點選用不同材質的濾料，解決粉塵治理的難題。

（6）傾斜式濾筒除塵器采用了先進的沉流式布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好。

（7）凈化效率高，對于亞微米以上的粉塵有99.9％以上的凈化效率，設備運行阻力低，有效節約除塵系統的能耗。

（8）塵氣入口設置擋塵板，有緩沖及耐磨作用，不使粉塵直接高速沖擊濾筒，因而能延長濾筒的使用壽命。

4、應用領域

本設備廣泛適用于下列空氣過濾和氣體除塵領域：

（1）工業企業主控室、主電室的空氣除塵。

（2）工業企業鼓風機、空氣壓縮機、制氧機、燃氣輪機、透平機的進氣除塵。

（3）公共建筑大型空調系統的進氣除塵。

（4）工業氣體粉塵質量濃度在15g/m3以下的工業氣體除塵，以及高粉塵濃度氣體的二次除塵。
