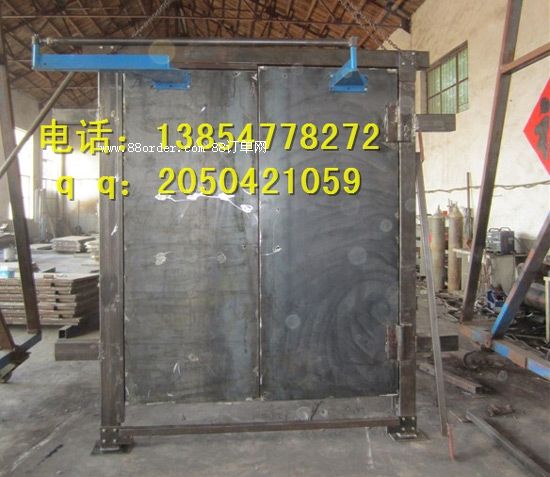

zmk127（q）型氣動全自動風門控制系統由一套機械閉鎖裝置、一臺電控箱、一套氣動控制裝置、兩套氣缸傳動機構、兩套聲光報警顯示器、兩套紅外線傳感器、兩套位置傳感器、兩套手動控制按鈕組成。

全自動控制風門工作原理：兩道風門兩端的巷道壁上分別安裝紅外線傳感器，當第一道門有人經過時，傳感器發出信號，該門動力源通電，風門打開。在該門打開時，聲光報警裝置得到觸發信號，發出提示警示語“風門打開，請注意安全”并伴有紅燈閃爍，另一道門聲光報警裝置同時提示“前方風門打開，請您稍后”伴有紅燈亮。并設有閉鎖，以防止兩道門都打開影響煤礦安全，經過適當的延時（可以根據需要設定），第一道門自動關閉，待傳感器檢測關閉到位后，警示語音及紅燈關閉，綠燈常亮；

全自動控制風門手動狀態：手動操作情況下，礦車需要通過風門時，手動按下a門的“打開”控制按鈕，a門打開，同時b門關閉，兩扇門打開和關閉的同時，同樣伴有語音提示信號。同樣，按下a門的“關閉”控制按鈕，a門關閉，同時b門打開。

全自動控制風門自動狀態：兩道風門兩端的巷道壁上分別安裝紅外線傳感器，在風門的兩端形成檢測線，當行人或車輛由巷道的任一方進入時，傳感器自動檢測并為控制設備提供信號，當a門有人經過時，傳感器發出信號，a門動力源通電，打開a風門，風門上裝有傳感器，檢測風門的閉、合狀態（此信號可傳達地面調度室，以方便地檢測風門關閉情況）。在a門打開時，聲光報警裝置得到觸發信號，發出提示警示語“風門打開，請注意安全”并傳承著紅燈閃爍，b門聲光報警裝置同時提示“前方風門打開，請您稍后”伴有紅燈亮。b門設有閉鎖，以防止兩扇門都打開影響煤礦安全，經過適當的延時（可以根據需要設定），a門自動關閉，等到傳感器檢測關閉到位后，警示語音及紅燈關閉，綠燈常亮。

全自動控制風門組成及技術參數：（一）氣動全自動控制風門：zmk127（q）型氣動全自動風門由兩道單式風門主體，一套機械閉鎖裝置、一臺電控箱、一套氣動控制裝置、兩套氣缸傳動機構、兩套聲光報警顯示器、兩套紅外線傳感器、兩套位置傳感器、兩套手動控制按鈕組成
