電動液壓推桿 電液推桿

電動液壓推桿 電液推桿 dt電動推桿

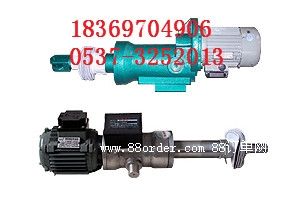

電動推桿機是一種往復運動的電力驅動裝置，用于各種復雜或簡單的工藝流程中，作為電動執行機構以實現遠方集中控制或自動控制。　　電動推桿是一種通用部件，自產生以來，以被廣泛應用于電力，機械、冶金、交通、煤炭、化工、糧飼加工機械等部門，深受廣大用戶歡迎。　　電動推桿按額定推力目前分為25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12個等級，按行程為100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，每種行程又有42或84，50或100，26.6或53.2兩種速度。
一、電動推桿概述：     dt系列電動推桿是一種將電能轉換成往復運動機械能的通用機械手，適用于各種復雜或簡單的工藝流程，具有結構緊湊，安裝方便，使用可靠，維修簡單，節約能源等優點。與液壓氣動系統相比，不但省掉了繁雜的系統和減輕了重量，而且不受氣候及環境的限制，可實現遠距離集中或自動控制，廣泛應用于冶金、礦山、電力、煤炭、交通、糧食、化工、建材等部門。
 二、電動推桿結構與性能： 1、結構：     電動推桿由電動機、減速齒輪、絲桿、銅螺母、導向套、活塞桿、軸承座、軸承座、彈簧、缸筒座、聯接叉及光電接近開關裝置（用戶選購）等部件所組成。 2、工作原理：     電動機通過一級或二級齒輪減速后，帶動絲杠螺母付，把電動機的旋轉運動變?yōu)橹本�運動，利 用電動機正反轉實現推桿往復動作。輸出推拉力相等。通過各種杠桿力臂長度，可以增長行程。 3、過載自動保護功能：     電動推桿內過載自動保護裝置，當推桿行程到極限位置或負載超過額定推力一定數值時，推桿 將自動切斷電源，起到保護作用，使電動機及其它構件不致?lián)p壞，但不得以此作為正常運行時的限 位開關使用。因此要求在本機上另行配置外行程限位開關裝置，本廠可為用戶配置光電接近開關裝 置，以控制推桿正常起停。
