美國捷銳BV52系列球閥

美國捷銳bv52系列球閥
特點：
1、可采用面板安裝。
2、接口形式為：npt螺紋。
3、頂部承載設計，允許閥門在線調整。
4、母體采用一體式結構，有效防止泄漏 。
5、最高使用壓力達 2500 psig ( 172 bar)。
6、手柄裝有定位彈簧銷，能使孔口準確定位。
7、手柄式轉動開關，使用時只能處于全開位置。
8、使用溫度范圍：10°c ~ 65°c ( 50°f~ 150°f) 。
9、清潔符合 astm g93c 標準，依 cga g-4.1 脫脂處理。
10、流體能由單一進口轉接多個出口，或由多個進口轉接單一出口。
11、出廠測試條件：1000 psig 壓縮空氣 (使用壓力高于 1000 psig，應調整鎖緊螺帽，防止泄漏)。

型號規格：

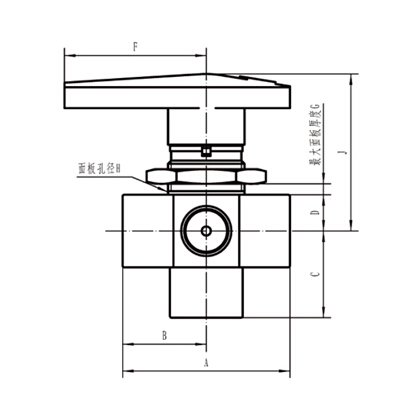

型號	連接形式		孔徑 in.	cv	尺寸(in.)
	進氣	出氣			a	b	c	d	f	g	h	j
ss-bv52-fnt2	1/8" female npt		0.062	0.07	1.55	0.78	0.88	0.44	1.53	5/32	29/32	1.69
ss-bv52-fnt4	1/4" female npt		0.062	0.07	1.81	0.91	0.88	0.44	1.53	5/32	29/32	1.69

安裝結構圖：

無
