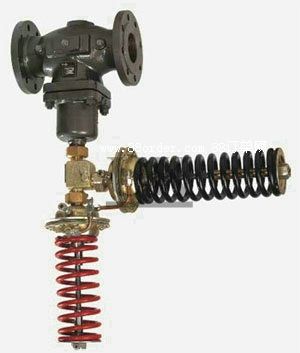

進口自力式流量壓力組合閥,進口自力式調節閥

公稱直徑(dn)

15

20

25

32

40

50

65

80

100

125

160

200

250

kvs值（m3/h）

1

6.3

8

16

20

32

50

80

125

160

280

320

400

節流器壓差（∆pb）的流量范圍（m/h）qs（有效壓力下的能量范圍）

0.02mpa

0.1-2

0.2-3

0.2-4

0.4-7

0.6-11

0.8-16

3-28

4-40

6-63

8-80

12-125

15-150

18-180

0.05mpa

0.2-3

0.3-4.5

0.3-6

0.5-10

0.8-16

1.2-24

4-40

6-58

9-90

12-120

18-180

12-220

18-250

z值

0.6

0.6

0.6

0.55

0.55

0.5

0.5

0.45

0.4

0.35

0.3

0.2

0.2

最大壓差∆pmx(mpa)

pn16

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.5

1.5

1.2

1.0

1.0

pn3.20

2.0

2.0

2.0

2.0

2.0

2.0

2.0

2.0

1.5

1.5

1.2

1.0

1.0

允許泄漏量

（在規定試驗條件下）

硬密封

4×10-4 x閥額定容量（l/h）

軟密封

10氣泡/分

20氣泡/分

40氣泡/分

執行器有效面積 (cm2)

250

有效壓力 (mpa) (節流閥壓差∆pb)

0.02     0.05

允許上下膜室之間有最大壓差 ∆pmax (mpa)

0.4

設定值偏差

±5％

控制接頭\接頭

銅管或鋼管Ǿ10×1（mm）卡套式管接頭  r1/4″

執行器有效面積(cm2)

32

80

250

630

閥前壓力控制范圍

(mpa)

紅色彈簧

0.3-1.2

0.1-0.6

0.015-0.15

黃色彈簧

0.05-0.3

0.01-0.07

0.005-0.035

黑色彈簧

0.8-1.6

適用公稱通徑dn(mm)

15～125

15～250

保證壓力閥正常的工作的最小壓差∆pmin(mpa)

≥0.05

≥0.04

≥0.01

≥0.005

允許上下膜室之間的最大壓差∆pmax(mpa)

2.0

1.25

0.4

0.15

設定值偏差

±8％

控制管線\接頭

銅管或鋼管 Ǿ10×1（mm）卡套式管接頭r1/4″
