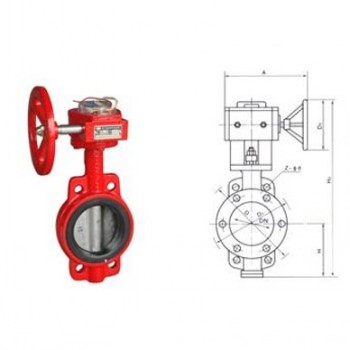

zsfd型消防信號蝶閥
規格參數
| 產品名稱 |
消防信號蝶閥 |
| 型號規格 |
zsfd型 |
| 公稱直徑 |
dn50-dn1200mm |
| 公稱壓力 |
1.6mpa |
| 閥體材質 |
鑄鐵 |
| 連接方式 |
對夾 |
| 驅動方式 |
手動 |
工作原理：
該碟閥屬偏心，垂直板式密封，對夾式結構，采用蝸輪、蝸輪傳動，旋轉手輪時，凸輪隨之轉動。按預定位置將信號裝置上觸頭壓下或放開。相應輸出“通”、 “斷”電信號，顯示碟閥的啟閉狀態，指示板與管道平行為全開，與管道垂直為全關位，手輪按順時方面方向旋轉由開到，反之，閥門由關到開。
主要性能規范：
公稱壓力：（mpa）1.0 1.6 2.5
強度試驗：（mpa）1.5 2.4 3.75
密封試驗：（mpa）1.1 1.76 2.75
適用溫度：≤80℃
適用介質：水
電流、電壓：交直流通用
主要零件材料：
| 閥體 |
蝶板 |
閥桿 |
閥座 |
| 鑄鐵、鑄鋼 |
球墨鑄鐵、不銹鋼 |
中碳鋼、不銹鋼 |
丁腈橡膠 |
信號碟閥系列是消防工程中zs系列自動噴水滅水系統的控制閥，是一種蝸輪傳動對夾式帶有開啟閉信號，裝置的碟閥，具有顯示滅火裝置水源啟閉狀態功能。該產品具有結構簡單、操作簡便、重量輕、密封性能好、開閉靈、啟閉顯示位置準確、可靠、防潮等特點。
