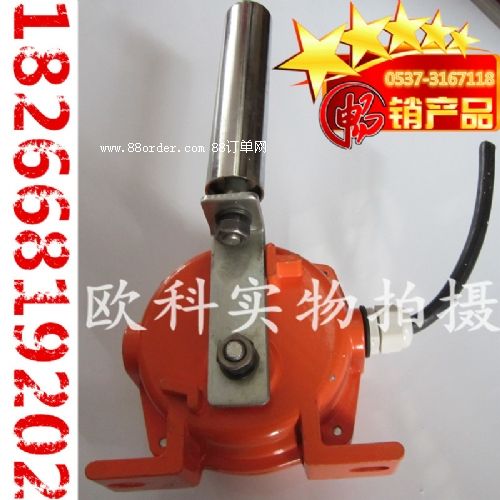

手動跑偏開關 跑偏開關型號 跑偏開關支架

皮帶輸送機是煤礦最理想的高效連續輸送設備，是煤礦開采機電一體化技術與裝備的關鍵設備，是煤礦斜井生產的重要傳送設備。安全使用雙向拉繩開關與皮帶頭輪處的二級跑偏開關線路進行串聯，確保了二級跑偏開關正常使用。經使用后，效果良好。

跑偏開關安裝于輸送機頭尾部?jī)蓚?cè)，成對安裝。開關的立輥與輸送帶帶邊垂直，且保證帶邊位于立輥高度的1/3處。立輥與輸送帶邊緣距離為50～70mm。

兩級跑偏開關工作原理：本開關的工作過程是輸送機膠帶跑偏時，膠帶觸碰開關立輥，當立輥偏轉至ⅰ級動作角度時，ⅰ級開關動作，并輸出信號報警。如果膠帶繼續跑偏使開關的立輥達到ⅱ級動作角度時，ⅱ級開關發出停機信號。如果將其接至控制線路中即可實現自動停機。

兩級跑偏開關安裝與接線

1、兩級跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶邊位于立輥高度1/3處。 兩級跑偏開關安裝見圖二。

2、兩級跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。

3、兩級跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接。

兩級跑偏開關技術參數：

接點容量：ac380v10a    接點數量：2常開2常閉   重量kg：2.5

開關動作角度：12°~30°    10°~45°   20° ~35°        極限角：60±2°
