工業紫外線火焰檢測器

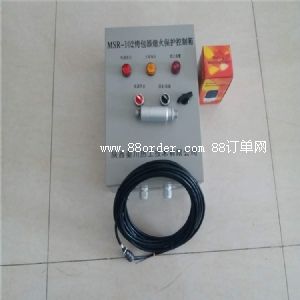

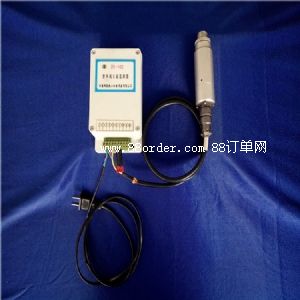

       zq-102紫外線火焰監測器，用于燃氣、燃油工業燃燒器、工業窯爐的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。

一、功能：　　　　　　　　　　　　　　　　　　　　　
        控制點火裝置自動點火，點火同時自動打開燃料閥。在設定時間內沒有點燃，控制器自動關閉燃料閥并報警，如點火成功則保持燃料正常供應。
二、主要技術參數　
   1.電源200/240ｖ　 50/60hz
   2.火焰檢測　uv傳感器
   3.檢測響應時間　≤0.2秒
   4.光譜響應范圍　190/280nm
   5.傳感器與控制器連線　≤20米
   6.檢測對象　燃氣、燃油
三、殼體abs工程塑料　　　　　　　　　　　　　　　　
   1.體積155×90×55 mm
   2.安裝尺寸135×52 mm　安裝孔4～φ5：探頭安裝孔φ18，通風冷卻。

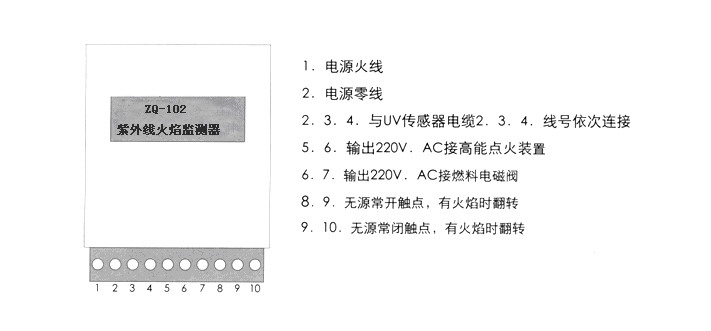

四、接線端線子如圖所示：　　　　　　　　　　　　　　

五、安裝　　　　　　　　　　　　　　　　　　　　　　
   1.探頭安裝
        zq－102紫外線火焰監測器是一種非接觸式火焰監測器。用戶安裝時請將探頭對準火焰。探頭使用的高溫溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的檢測通道必須通風冷卻。檢測通道直徑不小于φ18，探頭的安裝螺紋為m20×1.5。
       根據有關規定，監測靈敏距離為0.5米，（在檢測通道為φ18的情況下），但監測距離會隨著火焰輻射強度和檢測通道的增大而增大，但距離不能超過2米。
   2.調試
       為了提高監測靈敏度，傳感器電纜不應與其它電源線或信號線混在一起。
       zq－102紫外線火焰監測器在出廠時已調試好，一般情況下安裝即可使用。如果探頭距監測器過遠，布線引起的分布電容過大時，在無火焰的情況下顯示有火，請打開模塊，順時針緩慢調節模塊中間的匹配電位器，直到綠色指示燈滅，繼電器釋放為止，模塊調試好，調試好后，蓋上模塊蓋。請注意調試時不要超調，超調影響監測靈敏度。
六、故障排除　　　　　　　　　　　　　　　　　　　　
      1.燃燒器無火，而監測卻顯示有火，這是監測線路受潮后分布電容逐漸增大引起的干擾，請打開模塊，順時針緩慢調節電位器，直至綠色指示燈滅，繼電器釋放為止。
      2.燃燒器有火，而監測器顯示無火，可能有二個原因，一是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英鏡片，二是阻抗匹配電位器超調，請打開模塊反時針緩慢調節電位器，直到綠色指示燈亮，繼電器吸合為止。
      3.如果在安裝或使用中不小心弄破了探頭的鏡片，不要用普通玻璃片代替，因為普通玻璃片不能透過火焰產生的紫外線。
