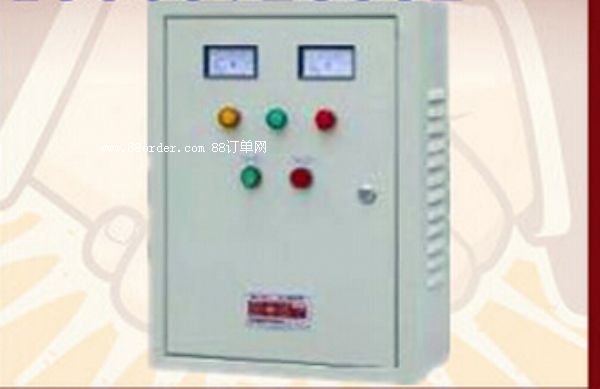

QX4星三角起動柜

qx4星三角起動柜在ac-3使用功率145kw以下的三相鼠籠式感應電動機降壓起動之用

一、我公司生產的星三角起動器適用于交流50hz或60hz，額定電壓為380v，在ac-3使用功率145kw以下的三相鼠籠式感應電動機降壓起動之用，起動方式由“y”自動換成“△”運行；對電動機具有過載，斷相與欠壓保護功能，廣泛用于壓縮機，風機、水磊等設備配套。本產品符合gb14048.4。

二、工作條件

1、海拔不超過2000m；

2、周圍的溫度為：-5℃～+40℃，24小時內其平均溫度不超過+35℃；

3、空氣相對溫度不大于85％（20℃±5℃時）；

4、有無爆炸危險介質中，且介質中無凝露腐蝕金屬體及導電塵埃的地方。

5、振動不大于0.5毫米，頻率不大于每分鐘600次振動；

6、與垂直面的傾斜度不超過5℃；

7、有防雨、雪設備的場所；

三、技術參數

380v三相鼠籠電動機額定電流le功率kw     型號type       與“星三角”減壓起動器相配熱繼電器    整定電流范圍

kw a     0.58le

9     17.4 10    qjx2-123      jrs1-12316(lr1-d12316)    10～13

10    19    11    qjx2-123      12316(lr1-d12316)     10～13

11    21    12.1 qjx2-123      12316(lr1-d12316)     10～13

15    29    17    qjx2-253      16321(lr1-d16321)     13～18

18.5 35    20.5 qjx2-323      15322(lr1-d26322)     18～25

22    42    24    qjx2-323      40353(lr1-d40353)     23～32

25    47.5 27.5 qjx2-403      40353(lr1-d40353)     23～32

30    57    33    qjx2-403      40353(lr1-d40353)     30～40

33    62.7 36    qjx2-403      40353(lr1-d40353)     30～40

37    7     40.8 qjx2-403      40353(lr1-d40353)     30～40

40    76    44    qjx2-503      63357(lr1-d63357)     38～50

45    85.5 49.6 qjx2-503      63359(lr1-d63359)     48～57

51    97    56.3 qjx2-503      63359(lr1-d63359)     48～57

55    105  60.9 qjx2-503      63361(lr1-d63361)     57～66

59    112  65    qjx2-803      63361(lr1-d63361)     57～66

63    119  69.5 qjx2-803      80363(lr1-d80363)     63～80

75    142  83    qjx2-803      80363(lr1-d80363)     63～80

80    152  88.2 qjx2-803      f1051     75～105
