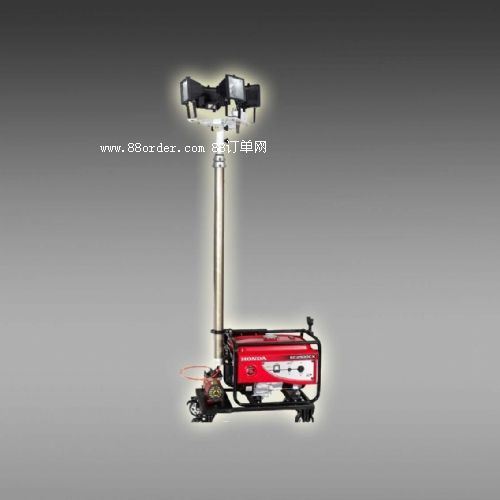

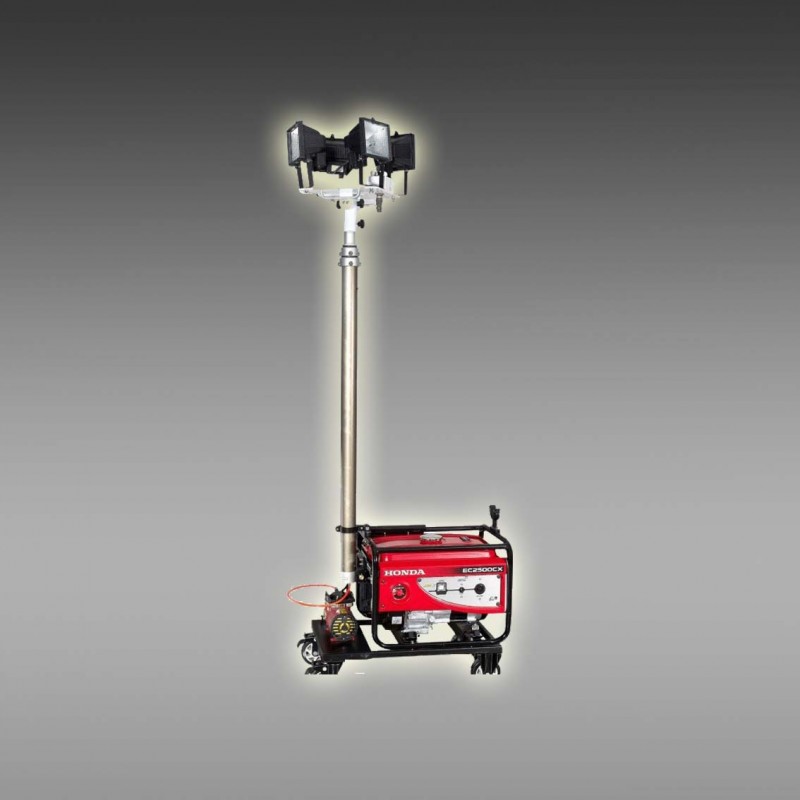

防汛移動照明車 ydm5100
適用場所：防汛移動照明車 防汛全方位自動泛光工作燈 ydm5100
適用于鐵路、防汛、電業、公安、油田、冶金、石化企業等各種大型施工行業、事故搶修、搶險救災等工作現場的大面積、高亮度移動照明。
結構特性：
1. 燈盤由四個飛利浦500w高效節能燈頭組成，可選配泛光燈頭和聚光燈頭（泛光為大面積照射，聚光為遠距離照射）；可根據現場需要將燈頭在燈盤上均布向四個 不同方向照明，也可將每個燈頭單獨做上下、左右大角度調節旋轉實現360°全方位照明；如需四個燈頭向同一方向照明，則可按所需照明角度和方位將燈盤整體 向開口方向在250°內翻轉及以氣缸為軸心向左右進行360°旋轉；聚光燈頭水平方向可遠距離照明，整體照明遠近兼顧，照明亮度高，燈泡壽命長。
2.燈盤采用氣動式伸縮氣缸作為升降調節方式，最大升起高度為4.5米；上下轉動燈頭可調節光束照射角度，燈光覆蓋半徑達到30-50米。
3.使用電動或手動，氣泵可快速控制伸縮氣缸的升降；通過無線遙控可在30米范圍內分別控制每盞燈的開啟和關閉。
4.燈具采用閩東本田ec2500cx汽油發電機組供電，油箱一次注滿燃油連續工作時間可達13小時。也可接通220v市電長時間照明。
5.燈具燈盤、氣缸和發電機組為整體結構，發電機組底部裝有萬向輪并選配安裝鐵軌輪，可在坑洼不平的路面及鐵軌上運行。
6.整體采用各種優質金屬材料制作，結構緊湊，性能穩定，確保在各種惡劣環境和氣候條件下正常工作，防雨淋，抗風等級為8級。
注意事項：
1.運輸時將產品裝在所配備的包裝木箱內，按照包裝箱上所示的貯運標志進行嚴格控制，以防破損等。
2.收貨時檢查在運輸過程中是否有外觀損壞，如外殼劃傷，燈具透明件裂痕等，包裝箱內的附件是否齊全，如使用說明書、產品合格證、安裝配件等。
3.在安裝前請先確定安裝地點5m以內無高壓電線，安裝過程中固定緊每一個安裝件，以防發生意外。
4.在燈具使用中，請勿觸摸燈頭透明件以防燙傷，在關閉燈時，燈頭冷卻之后才能觸摸燈頭，以防燙傷。
5.燈頭在工作時，請勿直視，以防傷到眼睛。
安裝方式：防汛移動照明車 防汛全方位自動泛光工作燈 ydm5100
1.將發電機放置在較為平坦的地面上，壓下兩個萬向輪的鎖扣將輪子鎖死，確保其不滾動。
2.將升降氣桿固定在發電機上，以氣缸支架的銷軸為支點向上拉起升降桿，使之與地面垂直豎立，并將升降桿底部的鎖緊軸插在氣缸定位鎖的軸孔內，擰緊側面的鎖緊螺釘，使鎖緊螺釘緊緊頂在氣缸鎖緊軸的凹槽內。
3.將燈盤支軸套入升降桿的頂端，使燈盤鎖銷頂在升降桿頂部的凹槽內，并擰緊燈盤鎖緊螺釘。
4.把升降桿上側航）（空插頭插在燈盤底面的插座上并旋緊，將電源輸出插排的輸入發電機輸出插座，另一頭航）（空插頭插入控制箱上，再分別將升降桿底部的航）（空插頭插入控制箱上，把氣泵上的氣管插入升降桿底部快速插頭上。
5.松開轉軸鎖緊螺釘或燈頭支架上的m6、m8蝶形螺母，可向燈頭托板開口方向翻轉或以升降桿為軸心左右轉動整個燈盤，也可單獨上下、左右調整旋轉每個燈頭的照明角度和方位。
6. 將燈頭托板和燈頭調整到所需照明角度和方位后，按發電機的操作說明啟動發電機；打開發電機的輸出開關、將控制箱上手動遙控開關打到手動方，可通過控制箱上 升降開關對升降桿充氣，當升降桿升到所需照明高度時，把升降開關打到中間，如需要降下升降桿，把升降開關打到降方位后，升降桿將自動降下；當把手動遙控開 關打到自動上時，可使用遙）（控）（器對升降桿的高度進行調節，若需調節燈盤的照明方向，通過旋轉燈盤調節。
7.將手動遙控開關打到手動上時，可通過控制箱上開關對燈的開與關進行控制，如把手動遙控開關打到自動上時，可使用遙）（控）（器對燈盤上的燈的開與關進行控制。
8.使用完后，首先使用控制箱上開關或遙）（控）（器開關把所有燈關閉和升降桿降下，再按發電機的操作說明關掉發電機，逐個拔下各電源插頭。
9.擰下升降桿航）（空插頭，松開燈盤鎖緊螺釘和鎖銷將燈盤向上垂直地從升降桿頂端上托出，然后把燈盤取下，放入燈盤包裝箱，或固定在發電機側面。
10．擰開升降桿定位鎖側的鎖緊螺釘，將升降桿向發電機側翻轉并平放在升降桿支架上，再口上氣缸扣帶即可。
技術參數：防汛移動照明車 防汛全方位自動泛光工作燈 ydm5100
|
序號
|
參數名稱
|
單位
|
數值
|
|
1
|
額定電壓
|
v
|
220
|
|
2
|
燈盤
|
工作電壓
|
v
|
220
|
|
燈頭功率
|
w
|
4x500
|
|
燈頭光通量
|
im
|
10000
|
|
平均使用壽命
|
h
|
2000
|
|
3
|
連續工作時間
|
市電供電
|
h
|
長時間
|
|
發電機組一次注滿燃油
|
13
|
|
4
|
伸縮氣缸
|
最小高度
|
mm
|
1800
|
|
最大升起高度
|
4500
|
|
升降時間
|
s
|
30
|
|
5
|
發電機機組
|
額定輸出電壓
|
v
|
220
|
|
額定輸出功率/燃油箱額定容量
|
w/l
|
2000/15
|
|
6
|
外形尺寸
|
長
|
mm
|
780
|
|
寬
|
450
|
|
高
|
700
|
|
7
|
重量
|
燈盤
|
kg
|
8
|
|
伸縮氣缸/發電機組
|
8/45
|
|
8
|
防護等級
|
ip65
|
品質保證：
感謝您購買本公司的產品，產品嚴格按照標準進行質量控制，產品實行3年保用(燈泡保用1年，發電機以廠家質保期限為準)，在3年內，產品正常使用下出現任何故障，由本公司免費維修。（免材料費和修理費）非產品質量本身故障，公司收取材料和修理費用。
咨詢服務：防汛移動照明車 防汛全方位自動泛光工作燈 ydm5100
您可以致電本公司服務熱線或登錄本公司網站了解本公司產品使用、維護信息。我們將提供您需要的幫助。
上門服務：
您可以與我公司或任一服務中心聯系，我公司服務人員將提供優質快捷的上門服務。
培訓服務：
我公司服務人員可根據您的需要上門進行產品使用和維護保養方面的專業培訓。
回訪服務：
我公司服務人員將定期和不定期地對使用我公司產品的單位進行電話或上門回訪服務，也可根據您的需要上門巡回服務。
郵寄服務：
若產品出現故障，您可把故障產品郵寄至本公司服務部，我們在收到故障產品后24小時內修復寄還。
