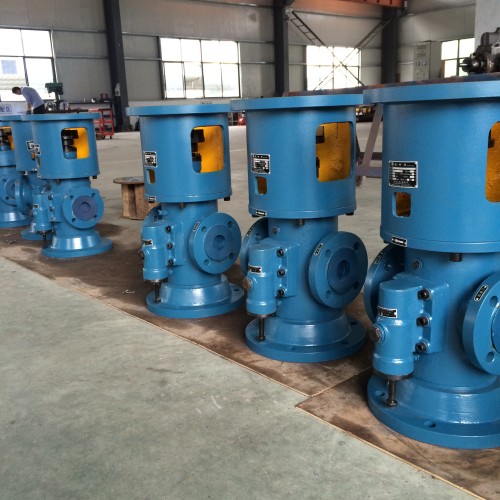

htsns120-54棍式磨煤機低壓潤滑泵

型號 htsns120-54 用途 循環、潤滑、輸送

 性能 耐磨、耐腐蝕、無泄漏 驅動方式 電動

 蝕余量 4.9m 排出壓力 1.0m

 轉速 1450r/min 效率 89.1％

 功率 10.6kw 品牌 鐵人

 流量 501 l/min 進出口徑 125/100

 吸程 4.9m 揚程 100m

htsns三螺桿泵

htsns系列三螺桿泵是根據市場需求，并按國家標準gb/t10886-2002<<三螺桿泵>>的規定自行開發研制的三螺桿泵。用于潤滑性液體：如機械油、潤滑油、重油、渣油；低潤滑性液體：如輕柴油、重柴油、含蠟稀油；粘性液體：如各種合成橡膠液和人造膠液、乳化液。適用溫度≤150℃、壓力≤4.0mpa。

一、概述

htsns系列三螺桿泵在供熱設備中用做燃油泵、燃油供應和輸送泵；在機械工業中用做液壓、潤滑和遙控馬達泵；在化學石油和食品工業中用做裝載、輸送和供液泵；在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。

二、結構特點

htsns系列三螺桿泵具有轉子液壓平衡，振動小，噪音低；輸出穩定，無脈動；壓力高、效率高；具有很強的自吸能力；安裝方式為臥式安裝；結構緊湊，體積小，重量輕，可在較高轉速下工作；機械摩擦極小，磨損輕微，壽命長。根據所輸送介質需要還可提供加熱或冷卻結構。

三、應用范圍

在供熱設備中用做燃油噴油，燃油供應和輸送泵。

在機械工業中用做液壓，潤滑和遙控馬達泵。

在化學石油化工和食品工業中用做裝載，輸送和供液泵。

在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。

螺桿泵因其可變量輸送、自吸能力強、可逆轉、能輸送含固體顆粒的液體等特點，在污水處理廠中，廣泛地被使用在輸送水、濕污泥和絮凝劑藥液方面。螺桿泵選用應遵循經濟、合理、可靠的原則。如果在設計選型方面考慮不周，會給以后的使用、管理、帶來麻煩，所以選用的一臺按生產實際需要，合理可靠的螺桿泵既能保證生產順利進行，又可降低修理成本。

四、螺桿泵的轉速選用

螺桿泵的流量與轉速成線性關系，相對于低轉速的螺桿泵，高轉速的螺桿泵雖然能增加了流量和揚程，但功率明顯增大，高轉速加速了轉子與定子間單耗，必定使螺桿泵過早失效，而且高轉速螺桿泵的定轉子長度很短，極易磨損，因而縮短了螺桿泵的使用壽命。

通過減速機或無級調速機構來降低轉速，使勘轉速保持在每分三百轉以下較為合理的范圍內，與高速運轉的螺桿泵相比，使用壽命能延長幾倍。

五、螺桿泵的品質

現在市場上的螺桿泵的種類較多，相對而言，進口的螺桿泵設計合理，材質精良，但價格較高，服務方面有的不到位，配件價格高，訂貨周期長，可能影響生產的正常運行。國內生產的大都仿制進口產品，產品質量良莠不齊，在選用國內生產的產品時，在考慮其性價比的時候，選用低轉速，長導程，傳動量部件材質優良，額定壽命長的產品。

六、確保雜物不進入泵體

濕污泥中混入的固體雜物會對螺桿泵的橡膠材質定子造成損壞，所以確保雜物不進入泵的腔體是很重要的，很多污水廠在泵前加裝了粉碎機，也有的安裝格柵裝置或濾網，阻擋雜物進入螺桿泵，對于格柵應及時清撈以免造成堵塞。

七、避免斷料

螺桿泵決不允許在斷料的情形下運轉，一經發生，橡膠定子由于干磨擦，瞬間產生高溫而燒壞，所以，粉碎機完好，格柵暢通是螺桿泵正常運轉的必要條件之一，為此，有些螺桿泵還在泵身上安裝了斷料停機裝置，當發生斷料時，由于螺桿泵其有自吸功能的特性，腔體內會產生真空，真空裝置會使螺桿泵停止運轉。

八、保持恒定的出口壓力

螺桿泵是一種容積式回轉泵，當出口端受阻以后，壓力會逐漸升高，以至于超過預定的壓力值。此時電機負荷急劇增加。傳動機械相關零件的負載也會超出設計值，嚴重時會發生電機燒毀、傳動零件斷裂。為了避免螺桿泵損壞，一般會在螺桿泵出口處安裝旁通溢流閥，用以穩定出口壓力，保持泵的正常運轉九、htsns系列三螺桿泵

型號 htsns系列三螺桿泵

htsns系列三螺桿泵詳細說明

htsns系列三螺桿泵是本公司順應市場需求而專門設計開發的一種效率高、噪音低、用途廣、壽命長的產品，它特別適合黏度在380cst ~ 460cst以上無固體顆粒、無腐蝕性介質的輸送。產品按照gb/t10886-2002設計生產。

十、結構特點

1、htsns系列三螺桿泵由特殊形狀螺旋型面構成，是一種先進的容積泵。工作時，主動螺桿在原動機的帶動下轉動，其運動的密封腔室把液體由進口吸入并沿軸向連續無脈動的輸送到出口。在整個輸送過程中，由于密封腔的體積沒有發生變化，對所輸送的介質不壓縮，因此該泵運行平穩，噪音低、振動小，流量也穩定；

2、主、從動螺桿采用軸向低壓平衡。主、從動螺桿在運轉中處于受拉狀態，因而螺桿不易變形；從動螺桿由液壓力驅動旋轉，主、從動螺桿間無接觸，因此螺桿無磨損；

3、泵體為雙層結構，夾層可以通加熱介質對泵內介質進行加熱保溫；

4、泵進出口方向可根據用戶要求進行變換，有后進上出（基型）、上進上出、左進上出、右進上出等等（詳見代號說明），便于用戶現場配管。

5、產品結構簡單，機械效率高，方便，自吸能力強，使用壽命長；

十一、概述

htsns三螺桿泵根據市場需求，并按國家標準gb/t10886-2002<<三螺桿泵>>的規定自行開發研制的三螺桿泵。用于潤滑性液體：如機械油、潤滑油、重油、渣油；低潤滑性液體：如輕柴油、重柴油、含蠟稀油；粘性液體：如各種合成橡膠液和人造膠液、乳化液。適用溫度≤150℃、壓力≤4.0mpa。

htsns系列三螺桿泵在供熱設備中用做燃油泵、燃油供應和輸送泵；在機械工業中用做液壓、潤滑和遙控馬達泵；在化學石油和食品工業中用做裝載、輸送和供液泵；在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。

十二、結構特點

htsns系列三螺桿泵具有轉子液壓平衡，振動小，噪音低；輸出穩定，無脈動；壓力高、效率高；具有很強的自吸能力；安裝方式為臥式安裝；結構緊湊，體積小，重量輕，可在較高轉速下工作；機械摩擦極小，磨損輕微，壽命長。根據所輸送介質需要還可提供加熱或冷卻結構。

十三、應用范圍

在供熱設備中用做燃油噴油，燃油供應和輸送泵。

在機械工業中用做液壓，潤滑和遙控馬達泵。

在化學石油化工和食品工業中用做裝載，輸送和供液泵。

在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。

系列代號安裝方式規格代碼螺旋升角

結構特征：臥式安裝法蘭進出口可隨工況需求萬向安裝式。

客戶用泵須知

三螺桿泵使用注意事項：

三螺桿泵的和注意事項

一、卡泵原因及處理

1.檢查三螺桿泵是否充液吸入管漏氣。

2.檢查濾器，如破損應修復。

3.檢查螺桿和襯套要卡的跡象，修平或換件。

4.檢查密封箱到吸入腔的回油孔是否被堵。

5.檢查是否由于高溫介質失去潤滑性。

6.檢查介質的粘度與配套的三螺桿泵名牌規定是否相符。

7.檢查三螺桿泵密封箱是否漏油，漏油就要跟換機械密封或石棉墊等泵元件。

8.檢查泵的進口和管道是否有焊渣

二、三螺桿泵不自吸原因及處理

1.檢查三螺桿泵上箭頭檢查旋轉方向，如錯了就是電機接反。

2.檢查三螺桿泵是否充液吸入管漏氣，加滿液體修復管道防止漏氣。

3.檢查吸入管道端面接口是否漏油，從做管道鏈接鎖緊螺絲對角帶緊。

4.檢查吸入高度，如加大管徑，縮短管長，裝大濾器。

5.檢查閥是否卡住。如卡住就要跟換閥元件。

6.在泵排除管上安裝氣閥，開閥放氣，然后關閉。

三、三螺桿泵內氣體不能排除

1.檢查三螺桿泵排除官道上是否安裝氣閥，開閥放氣，然后關閉。

2排除管道需要加止回閥

四、三螺桿泵使用和維護說明

對于間斷性操作高壓力低粘度，劣質潤滑介質或類似介質，三螺桿泵實際壽命會縮短。我們建議每隔一段時間進行檢查，其工況是否在規定范圍內。

1.啟動

（1）啟動前檢查全部管路法蘭、接頭的密封性，要求嚴密不漏。

（2）轉動聯軸器，檢查三螺桿泵的轉動是否靈活，如有另勁卡住等不良現象，應拆泵排除。

（3）首次啟動應擰下安全閥的加油螺塞或拆下蓋板，向三螺桿泵內注入輸送液體并用手逆時針轉動聯軸器，保證各摩擦副有足夠的潤滑。

（4）啟動前應全部打開吸入和排出管路中所有的閥門，嚴禁閉閥啟動。檢查電機轉向是否對。

（5）上述準備工作完畢后，可接通電源，點動試泵，如沒異常直接啟動。



 t.hsn三螺桿泵應用行業列舉

在供熱設備、燃油系統、燃燒器系統、鍋爐供熱系統、火力發電廠中用做燃油噴油噴燃，柴油，燃油供應和輸送泵，裝車泵，卸油泵，倒灌泵。

在冶金鋼鐵廠行業用作潤滑系統潤滑泵，在液壓系統中作供油泵、液壓泵，在燃燒系統中作噴燃泵，在油庫作輸送倒灌泵。

在機械機器潤滑，齒輪傳動潤滑，大型油膜軸承供油循環冷卻系統做供液泵，供油泵，增壓油泵，循環泵，潤滑油泵和遙控馬達泵，三螺桿油泵裝置。

液壓電梯升降機工業中液壓傳動裝置上用做液壓泵，在化學化工行業用作樹脂、顏料、乳膠、油墨、油漆、甘油、石蠟的輸送泵。

在石油煉油廠煉化行業用作輸送原油、重油、渣油、瀝青、焦油、乳膠液，用做高溫粘性產品的精煉流程，如瀝青、真空塔底油料以及殘余燃油裝載，輸送和供液泵。

在油輪、貨油船舶、商船和許多戰斗艦艇的輪機艙上，港口碼頭原油管道服務以及駁船與船舶的采集、增壓和裝載中，用做輸送、增壓、燃油噴射和主機潤滑泵、主機滑油泵、潤滑油泵以及船用液壓裝置泵、船用液壓泵、錨機液壓絞車驅動泵等也廣泛使用三螺桿泵，

在船廠/機器制造廠如分離機、增壓器、發動機等油品輸送系統、燃油處理系統、潤滑油系統、推進系統中的潤滑和液壓系統中也有廣泛的應用。

在油田以及海洋平臺等工業領域也有廣泛的應用，輸送原油，乳膠液等，

在食品工業中用于油脂廠、酒廠、食品廠，輸送食用油，動物油，植物油，酒精，蜂蜜，糖汁，牙膏，牛奶，奶油，巧克力

在建材行業用于玻璃廠、陶瓷廠、耐火材料廠、水泥廠的爐窯中作點火油泵，重油燃料泵。
