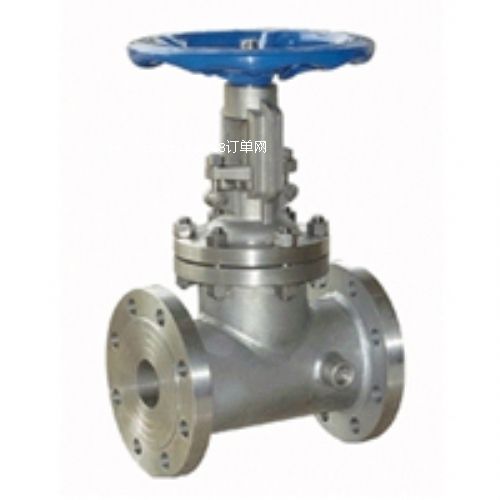

BZ41H保溫法蘭閘閥

東光閥門bz41h保溫法蘭閘閥系列產品是在加大了法蘭規格的普通閘閥的閥體外部焊裝了金屬夾套，也叫夾套閘閥，在閥體兩側裝有夾套接口，可涵入蒸汽或其它導熱介質，保溫閘閥適用于輸送常溫下易結晶，易凝固介質的各種裝置和管路。
【產品特點】
  1、既能防止管路中粘稠的介質凝固，又能降低管路中低溫介質的熱量損失；
  2、采用鋼管焊接夾套比鑄造的更加耐壓、牢固和可霏；
  3、由于閥門的通徑與管道內徑一致，介質呈直線流動，流阻小，最適用于易凝固、高粘性液體介質；
【執行標準】
  設計規范：gb/t12234
  結構長度：工廠標準
  法蘭連接：gb/t 9113  jb/t 79
  試驗與檢驗：gb/t 13927  jb/t9092
【主要零部件材料】

零件材料	bz41h wcb系列	bz41y wcb系列	bz41hy鉻鉬鋼系列
閥體	wcb	wcb	1cr5mo
閥蓋	wcb	wcb	1cr5mo
閥板	wcb+13cr	wcb+司太立	1cr5mo+司太立
閥桿	13cr	13cr	f304
閥桿螺母	鋁鐵青銅	鋁鐵青銅	鋁鐵青銅
手輪	鑄鐵	鑄鐵	鑄鐵

【主要外形尺寸】
 1.6mpa主要外形尺寸 bz41h/y-16c  bz41h/y-16i

dn	40	50	65	80	100	125	150	200	250	300
l	200	250	265	280	300	325	350	400	450	500
h	310	358	372	435	500	614	674	818	969	1145
w	200	240	240	280	300	320	360	400	450	560

2.5mpa主要外形尺寸 bz41h/y-25c bz41h/y-25i

dn	40	50	65	80	100	125	150	200	250	300
l	200	250	265	280	300	325	350	400	450	500
h	358	373	435	500	614	674	818	969	1145	1145
w	240	240	280	300	320	360	400	450	560	640

4.0mpa主要外形尺寸 bz41h/y-40c bz41h/y-40i

dn	40	50	65	80	100	125	150	200	250	300
l	200	250	280	310	350	400	450	550	650	750
h	358	373	435	500	614	674	818	969	1145	1145
