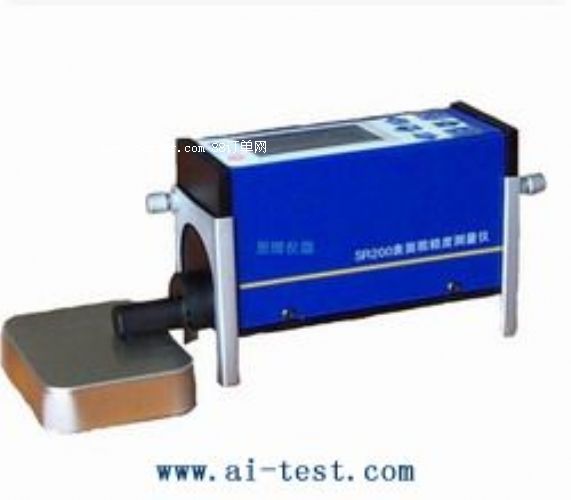

表面粗糙度測量儀是適合于生產環境和移動測量需要的一種手持式儀器，它操作簡便，功能全面，測量快捷，精度穩定，攜

帶方便，能測量最新國際標準的主要參數，本儀器全面嚴格執行了國際標準。本儀器可連接打印機和電腦。

測量原理

本儀器在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器，由儀器內部的精密驅動機構帶動傳感

器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針

產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信

號，該信號經過放大及電平轉換之后進入數據采集系統，dsp芯片對采集的數據進行數字濾波和參數計算，測量結果在液晶

顯示器上給出，也可在打印機上輸出，還可以與pc機進行通訊。

主要特點

15個測量參數：ra、rq、rz、rt、rp、rv、rs、rsm、rz(jis)、ry(jis)、rsk、r3z、rmax、rpc、rmr；

采用紅寶石高精度電感傳感器,永不磨損 ；

具有rc、pc-rc、gauss、d-p四種濾波方式；

兼容iso、din、ansi、jis四種標準；

可存儲15次測量結果；

128×64點陣液晶，可顯示全部參數、輪廓圖形和中英文菜單；

采用dsp芯片進行控制和數據處理

內置鋰離子充電電池及充電保護電路；

機電一體化設計，體積更小；

連接打印機，可打印全部參數及輪廓圖形；

內置標準rs232接口，可直接（或轉換為usb接口）與pc機通訊；

具有自動關機及各種操作提示信息；

可選配測量平臺附件。
