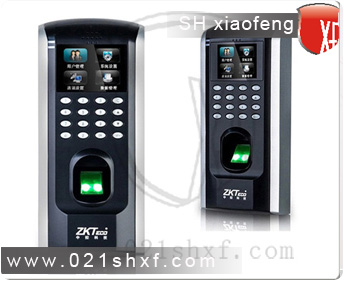

一套標準的門禁一體機系統如下所示：

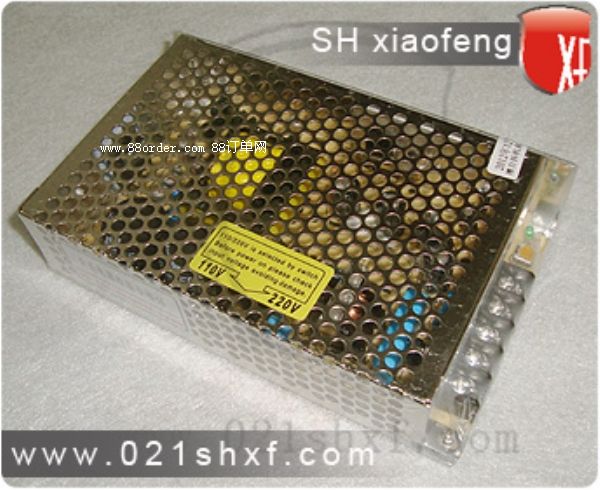

基本配置：門禁一體機，卡片，12vdc門禁專用電源，電鎖，出門按鈕

　　可選設備還包括：閉門器，讀卡器，門磁，門鈴等

功能作用

1、無需連接電腦，可脫機進行系統設置（增刪卡、密碼修改、開鎖時間）

　　2、同時支持三種開門方式：刷卡開門、密碼開門、刷卡加密碼開門

　　3、安全性能好，采用防砸工程塑料外殼，具有防撬報警和門磁報警功能

　　4、三色高亮度led以及蜂鳴器聲音指示，易于操作

　　5、存儲1000個用戶信息；可外加接一個讀卡頭

　　6、讀卡感應時間小于0.1秒，讀卡距離：3-20cm

　　7、有數據斷電保護功能，斷電數據永不丟失

　　8、配備出門按鈕、門磁等輸入接口，以及門鈴接口

　　9、電鎖接口采用繼電器輸出，常開或常閉輸出方式可選

布線施工

1、12vdc電源線，12vdc電源與門禁一體機之間的線，建議采用兩芯線，線徑在1.0平方毫米以上。

　　2、出門按鈕線：出門按鈕到門禁一體機端口之間的線，建議采用兩芯線，線徑在1.0平方毫米以上。

　　3、電鎖線，：電鎖到門禁一體機端口之間的線，建議使用兩芯電源線，線徑在1.0平方毫米以上。如果超過50米用更粗的線，或者多股并聯；或者通過電源的微調按鈕，調高輸出電壓到14v左右。最長不要超過100米。

　　4、門磁線：門磁到控制器端口之間的線，建議選擇兩芯線，線徑在0.5平方毫米以上，如果無需在線了解門的開關狀態或者無需門長時間未關閉報警和非法闖入報警功能，門磁線可不接。

　　5、讀卡器線：讀卡器到門禁一體機端口之間的線。建議用8芯屏蔽多股雙絞網線（其中二芯備用，如果不需要讀卡器聲光反饋合法卡可不接led線和蜂鳴器線），數據線data1/data0互為雙絞，線徑建議0.5平方毫米以上，最長不可以超過100米，屏蔽線接控制器的gnd
