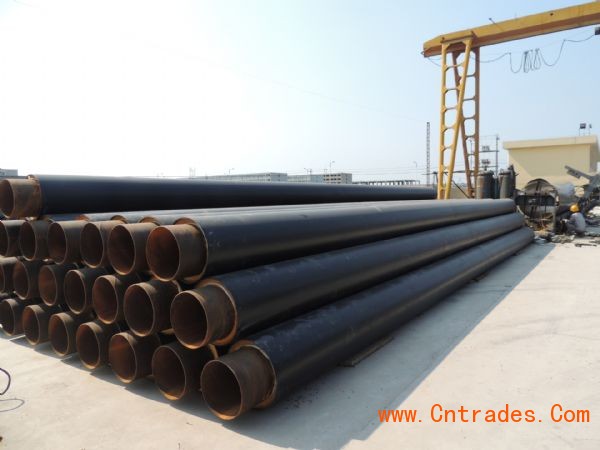

貴港市聚氨酯發泡采暖管道制作工藝1、hdpe管有很好的沖擊韌性，冷態(室溫下)強度比較大，加之我國低溫熱水管生產應用時間長些，使用經驗較多，得到肯定。但片面的忽視了高溫蒸汽直埋管外壁溫度50℃的基本要求，甚至溫度更高。在此溫度下hdpe管許用應力下降，僅是設計20℃時應力的25％左右[12];有的廠家更是單從經濟性考慮，降低壁厚，不做強度剛度計算，不遵循國外iso、astm和ppi工業管道規定或我國行業標準規定，這就難免不出現許多問題。
如塑管耐溫蠕變性大，在持久應力作用下強度明顯下降，造成所謂經濟型hdpe外護管形變，結構損壞，動、靜載荷使管徑受壓縮、彎曲或超過額定壓力，發生外護管形變超大，出現屈曲破壞。更有甚者，原材料質量差或加工工藝、技術水平低而發生大范圍的環向應力開裂、破壞。此已出現多起嚴重事故，造成頗大損失。
2、玻璃鋼(frp)外護管應用到直埋式預制高溫蒸汽保溫管工藝和產品中，獨具我國的特色。它充分挖掘玻璃鋼的潛力：質輕強度大，耐腐性好，電絕緣性強，工藝性優良和一定的耐溫性(較hdpe為高)，造價低，而發展起來。但其彈性模量低，比鋼(e=2.1×106)小10倍，且隨溫度升高更降低，產品的強度、剛度不足，易變形;持久的耐溫性差、蠕變，濕強度低(長期在濕環境下工作，強度降50％)[13]以及老化性能、層間剪切強度低，而不同樹脂玻璃鋼耐酸堿性不同，是近年玻璃鋼材料外護管損壞的重要原因。
設計不當、結構不合理、壁厚過小、粗制濫造，保證不了保溫結構的完整性，特別是惡劣氣候下，現場施工補口，水份影響更為突出;材料不規范或亂用，采用有堿玻璃絲布或土絲布以及紫外線光照，土壤化學介質腐蝕，野蠻施工機械硬性破壞，都是質量保證不了事故發生的直接原因。

據不完全統計，我國先后已發生數十起質量事故，遼寧錦州、大連，河南信陽、鄭州，浙江寧波、慈溪、嵊州，江蘇洪澤、連云港，湖北武漢、天臺、山東臨沂、青島等等損失上千萬的有之，百萬元為數更多。有的僅運行四個月就被迫挖出改架空，并發生多起惡性事故，通訊電纜熔化，或燙傷(亡)人員。為此《城鎮供熱直埋蒸汽管道技術規程》編寫組經調查、慎重的建議：蒸汽直埋管首選鋼外護管基本形式，對采用高密度聚乙烯或玻璃鋼外護層應限制條件使用。
經過多年努力，現我國已編制并審批通過的中華人民共和國城鎮建設行業標準j/t129-2000《玻璃纖維增強塑料外護層聚氨酯泡沫塑料預制直埋保溫管》規范，明確指出輸送介質熱水不高于120℃，偶然峰值不高于140℃。外護層溫度正常使用控制在-50～65℃范圍內，要具有耐受工作壓力不大于2.5mpa 80℃下，試驗1500h性能要求才能保證使用壽命。對于高溫蒸汽直埋管，技術條件要求只能高于此。

無
