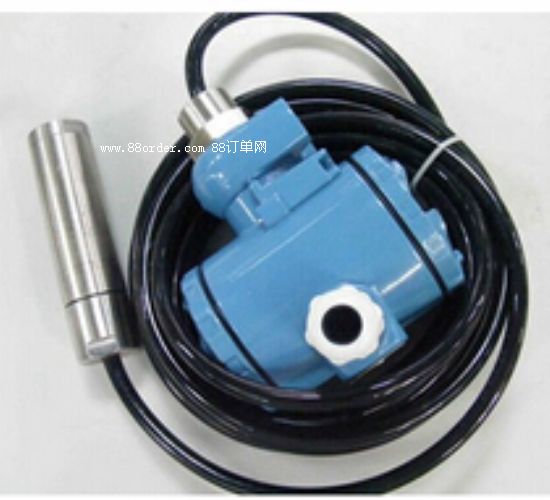

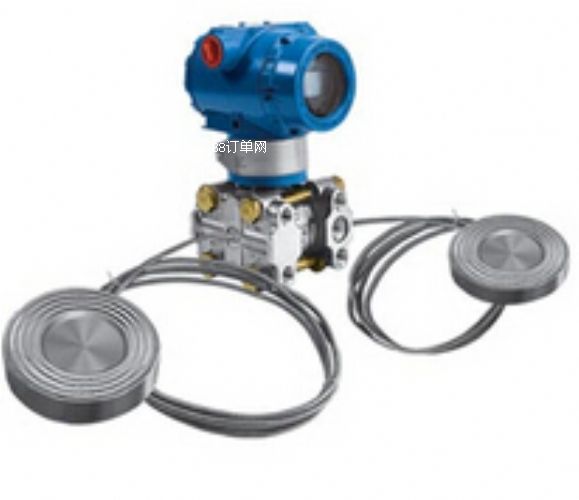

擴散硅液位變送器

1、概述

        選用進口擴散硅壓力芯片制成，當外界液位發生變化時，壓力作用在不銹鋼隔離膜片上，通過隔離硅油傳遞到擴散硅壓力敏感元件上引起電橋輸出電壓變化，經過精密的補償技術、信號處理技術、轉換成標準的電流信號。該電流信號的變化正比于液位的變化。

2、特點

    1)使用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。

    2)高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。

    3)體積小、重量輕、安裝、調試、使用方便

    4)不銹鋼全封閉外殼，防水好。

    4)不銹鋼全封閉外殼，防水好。



3、技術指標

測量范圍 0.5-100m 通電電纜材料 聚氯乙烯 pvc

精 度 0.5 級 供電電壓 12-36vdc

負載電阻 ≤ 750 ω 輸出信號 4-20ma

使用環境溫度 0-70 ℃ 長期穩定性 0.3 ％ f.s/ 年

外殼保護等級 ip65 溫度漂移 0.3 ％ f.s ℃

外殼材料 鋁合金 絕緣電阻 ＞ 20mω

直 徑 34mm

4、 工作原理

   當被測介質（液體）的壓力作用于傳感器時，壓力傳感器將壓力信號轉換成電信號，經差分放大和輸出放大器放大，最后經 v/a 電壓電流轉換成與被測介質（液體）的液位壓力成線性對應關系的 4-20ma 標準電流輸出信號。

5、 型號選擇

液 位 變 送 器選型舉例

ty-yb 1 1 b 1 n 1

現場指示形式 1 現場無指示

2 100 ％等分刻度指示

3 液晶顯示

測 量 范 圍 1 0-1m

2 0-5m

3 0-10m

4 0-20m

5 0-35m

6 0-70m

7 0-210m

精 度 等 級 b 0.25 ％ f.s

c 0. 5 ％ f.s

傳 感 器 結 構 1 節流型

2 防阻塞型

防 爆 方 式 n 普通不防爆

i 本安防爆

結 構 形 式 1 投入式

2 直桿式

3 螺紋式

4 法蘭式

5 防腐式
