COFDM遠程無線圖傳發射機

一、系統簡介
    我公司開發的高度集成的數字化微波移動視頻實時傳輸系統，sg-s20可使用到移動的車輛，直升機，和高速飛機上，傳輸dvd質量的音頻和視頻，還可用于隱蔽性傳輸。特別是在城市環境中，被監控點和中央控制中心相距較遠且位置較分散，利用傳統網絡布線的方式成本又非常高，一旦遇到河流山脈等障礙或對于目標監控點不固定或移動物體（如運鈔車、警用指控車輛、輪船等）的監控時，有線網絡便束手無策。此時使用數字化微波移動視頻實時傳輸系統方案將使以上問題迎刃而解，該系統的優勢就盡現無疑。
    sg-s20是專門針對移動環境開發設計的數字無線視頻傳輸系統，能夠在高速移動并且有阻隔環境下實現視頻、語音、數據等多媒體業務同步傳輸。具有靈敏度高、抗干擾能力和穿透能力強、傳輸數率高、穩定性強等顯著優點，為構建指揮、搶險、偵察、野外作戰等應急通信系統提供了理想解決方案。目前，該系統已廣泛應用于公安、武警、消防、野戰部隊等軍事部門和交通、海關、油田、礦山、水利、電力、金融等國家重要部門。


二、技術指標
發射機技術參數：
頻率/視頻-300-900mhz(可選)
射頻功率：15w
工作電壓：dc12v
工作電流：4.7a
調制方式：cofdm 2k qpsk
射頻帶寬：2/4/6/8mhz(可調)
傳輸速率/視頻：6mbps
前后比：1/2
間隔保護：1/32
加密類型：aes128bits
支持最高移動速度：450km/h
視頻輸入：1路模擬信號
音頻輸入/輸出：立體聲
視頻壓縮：mpeg-4/h.264
天線接口：n
音視頻接口：bnc
工作溫度：-30~70℃
視頻制式：pal/ntsc
城市環境傳輸距離：5-8km

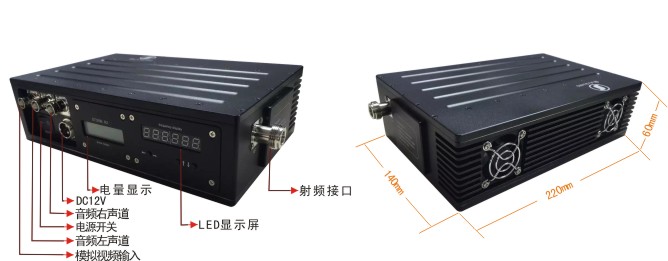

外殼材料：軍工鋁外殼（黑色）
尺寸：220*140*60mm
重量：2.3kg

連接圖：

單兵——車
