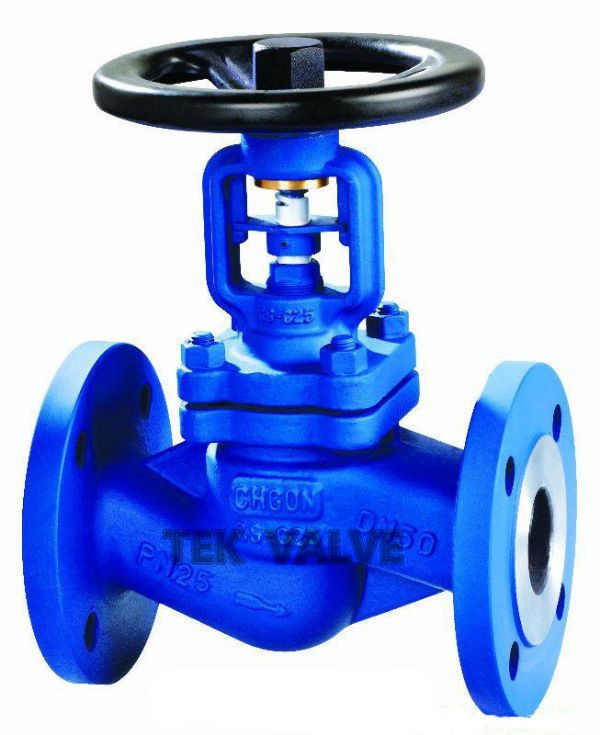

進口高壓截止閥
德國泰科高壓截止閥已被廣泛應用于超硬材料制造、化學工業、石油化工、加工技術、等靜壓處理、超高靜壓擠壓、粉末冶金、金屬成形以及地球物理、地質理學研究等領域。可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。啟閉件是一個圓盤形的閥板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
進口高壓截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
在那些須頻繁增壓卸壓的系統中，顯得尤為重要。超高壓閥門的主要失效原因為，氣蝕和沖蝕磨損，而影響氣蝕和沖蝕的因素很多，主要有材料的力學性能、流體力學因素和環境影響。要提高閥門抗氣蝕和沖蝕磨損的能力，可以采用許多方法。
德國泰科高壓截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的磨擦高壓截止閥 力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。 高壓截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25％～30％時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
德國泰科截止閥制造標準參數：
設計與制造 |
jb/t3595 |
|
連接端尺寸 |
結構長度 |
jb/t3595 |
焊端尺寸 |
jb/t79 |
|
檢驗與試驗 |
jb/t3595 |
|
材料 |
碳鋼 |
gb/t12229 |
|
合金鋼 |
zb/j98015 |
標志 |
gb/t12220 |
|
供貨 |
jb/t7928 |
|
主要零件材料及其適用范圍：
型號 |
閥體 |
閥蓋 |
閥瓣 |
閥座 |
閥桿 |
填料 |
適用介質 |
適用溫度 |
tek-320 |
a105 |
2cr13+ stellite12 |
d507mo |
2cr13 |
柔性石墨 |
水、蒸汽 |
425 |
|
tek-320pi |
ocr18ni9ti(f321) |
321+ stellite12 |
stellite6 |
321 |
柔性石墨 |
水、蒸汽 |
540 |
|
tek-p54 |
12crlmov |
12crmov+ stellite12 |
stellite6 |
25crmo1va |
柔性石墨 |
蒸汽 |
570 |
|
德國泰科截止閥主要外形連接尺寸及重量：
型號 |
公稱壓力 (mpa） |
公稱通徑 dn(mm） |
標準值 |
|
|
|
|
|
|||
l |
d |
d1 |
d2 |
h |
do |
h |
h1 |
質量（kg） |
|||
tek-320 |
32 |
10 |
110 |
10 |
12 |
24 |
13.5 |
160 |
215 |
36 |
5.7 |
tek-p54/170v |
p5417 |
10 |
110 |
10 |
12 |
24 |
13.5 |
160 |
215 |
36 |
5.7 |
tek-320 |
32 |
15 |
150 |
113 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
tek-320pi |
32 |
15 |
150 |
13 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
tek-p54/200v |
p5420 |
15 |
150 |
13 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
tek-320 |
32 |
20 |
150 |
19 |
22 |
35 |
18 |
200 |
247 |
47 |
9.9 |
tek-p54/170v |
p5417 |
20 |
150 |
19 |
22 |
35 |
18 |
200 |
247 |
47 |
9.9 |
tek-320 |
32 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
tek-320pi |
32 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
tek-p54/200v |
p5420 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
tek-320 |
32 |
32 |
180 |
27 |
31 |
52 |
24 |
240 |
282 |
66 |
12.8 |
tek-p541/70v |
p5417 |
32 |
180 |
27 |
31 |
52 |
24 |
240 |
282 |
66 |
12.8 |
