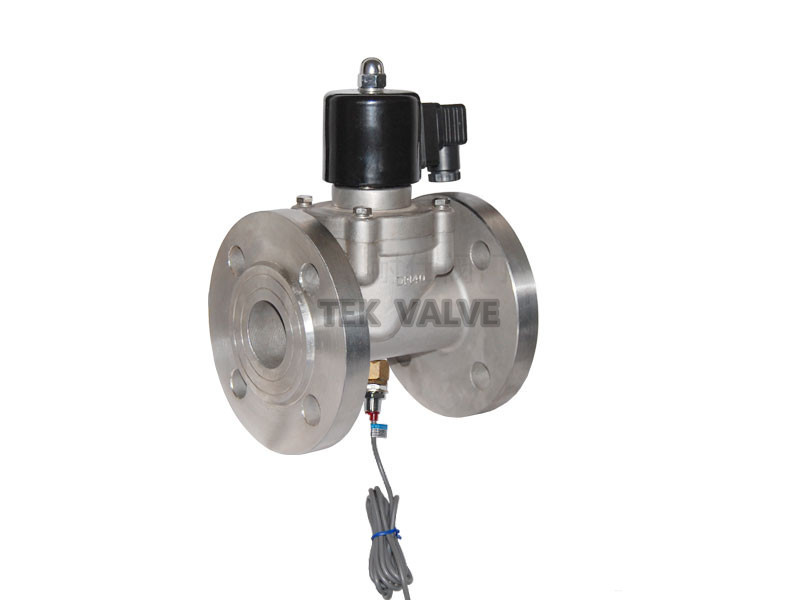

進口帶信號反饋電磁閥

『德國泰科進口帶手動電磁閥應用范圍』

   本電磁閥適用于空氣、水、熱水、煤氣天然氣、柴油等管路的控制系統；廣泛應用于軍工、航天、船舶重工、核工業、石化、電力、化學、輕工、機械、科研、干燥設備、鍋爐、給排水、消防、食品、醫療、清洗設備、管道介質自動化控制等領域。

帶信號反饋功能電磁閥產品用途：

   帶信號反饋功能電磁閥是為了實現遠程自動化控制，隨時能觀測出電磁閥是否處于正常工作狀態，而開發的一款閥門。它是基于閥本身集成了信號反饋器，由plc系統自動化控制，在電磁閥的打開和關閉都會反饋給plc系統一個電源信號，監測出電磁閥的運行工作狀態。該信號反饋電磁閥長期運用在遠程的自動化控制上。

『進口帶信號反饋電磁閥產品特點』

   電磁閥線圈失電或燒毀時，可用手動柄實現電磁閥打開和關閉；操作方便、性能穩定；活塞結構、密封性好；專制線圈、不易燒毀。

『進口帶信號反饋電磁閥工作原理』

   常開式：閥需自動控制時，手動柄必須處于打開狀態；當線圈失電后，旋轉手動柄可控制閥開關。
   常閉型：閥需自動控制時，手動柄必須處于關閉狀態；當線圈失電后，旋轉手動柄可控制閥開關。

『進口帶信號反饋電磁閥原理』

    電磁閥是用來控制流體的自動化基礎元件，屬于執行器；并不限于液壓，氣動。電磁閥用于控制液壓流動方向，工廠的機械裝置一般都由液壓鋼控制，所以就會用到電磁閥。
工作原理:電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。

準參照采用國標標準gb/t13927—1992《工業用電磁閥的壓力試驗》。

1：主題內容與適用范圍本標準規定了電磁閥壓力試驗的要求、方法和評定指標。本標準適用于電磁閥閘閥、截止閥、止回閥、旋塞閥、球閥、蝶閥、隔膜閥等的壓力試驗。

2：術語電磁閥試驗壓力試驗時電磁閥內腔應承受的計示壓力。

3：電磁閥殼體試驗對閥體和閥蓋等聯結而成的整個電磁閥外殼進行的壓力試驗。目的是檢驗閥體和閥蓋的致密性及包括閥體與閥蓋聯結處在內的整個殼體的耐壓能力。

4：電磁閥密封試驗檢驗啟閉件和閥體密封副密封性能的試驗。

:5：電磁閥上密封試驗檢驗閥桿與閥蓋密封副密封性能的試驗。

6：電磁閥試驗持續時間在試驗壓力下試驗所持續的時間。

試驗項目壓力試驗的項目包括：

  a．電磁閥殼體試驗；

  b．電磁閥上密封試驗（具有上密封結構的電磁閥應做該項試驗）；

  c．電磁閥密封試驗。

  d．實驗要求：每臺電磁閥出廠前均應進行壓力試驗。

『進口帶信號反饋電磁閥主要技術參數』

◇通徑范圍：dn3～dn300。

◇控制方式：常開、常閉、自保持式。

◇電源電壓: dc12～220v;  ac24～380v。

◇閥體材質：鑄鋼、黃銅、鋁、不銹鋼。

◇適用介質：水、氣、油、腐蝕流體等。

◇壓力范圍：0～25mpa

◇溫度范圍：-50 ～（+120、+200、+250）。

◇介質粘度：小于50c st(大于時需定制）。

◇防護性能：防塵、防水、防爆。根據工況選擇。

◇接線方式：接線座式；引線式；插頭式。

◇連接方式：法蘭、焊接、內螺紋（外螺紋和特殊接口可定做或加轉接頭）。
