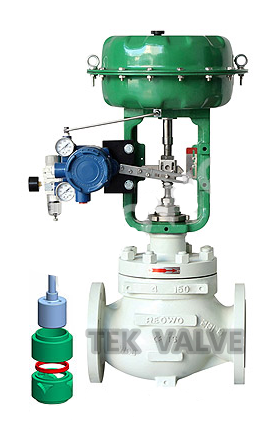

進口氣動套筒調節閥

德國泰科氣動薄膜套筒調節閥是一種壓力平衡調節閥。配用多彈簧執行機構，總體機構緊湊、重量輕、穩定性好。流體通道呈s流線型、壓降損失小，允許壓差大，噪音小，流通能力大。

廣泛應用于精確控制氣體、流體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許流量大、壓差大，泄漏量要求不高的場合。本系列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等多種品種。

     德國泰科氣動套筒調節閥，特別適用于泄露量要求不高、閥前后壓差較大的場合，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，采用雙密封結構，由多彈簧氣動薄膜執行機構和低流阻精小型套筒調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。

工作溫度t（℃）

     常溫型：-20~200、-40~240、-60~250

散熱型：-40~450、-60~450

高溫型：300~560

低溫型：-60~-100、-100~-200、-200~-250

本產業性能指標貫徹gb/t4213-92標準

進口氣動薄膜套筒調節閥零件材料：

閥體、閥蓋：ht200，zg230-450，zg1cr18ni9ti

閥芯、閥座：1cr18ni9ti，

司太萊合金堆焊軟密封閥芯：增強聚四氟乙烯

填 料：聚四氟乙烯，柔性石墨

波 紋 管：1cr18ni9ti

填 片：橡膠石棉板、10#、1cr18ni9ti

石棉纏繞墊片膜 蓋：a3

波 紋 膜 片：丁晴橡膠夾增強滌綸織物

彈 簧：60simn

閥桿、推桿：2cr13、1cr18ni9ti

襯 套：2cr13

    產品公稱壓力等級有pn10、16、40、64；

閥體口徑范圍dn20~200。

適用流體溫度由-200℃~+560℃，其范圍內多種檔次。

泄漏量標準有iv 級或vi級。流量特性為線性或等百分比。

進口氣動薄膜套筒調節閥產品特點：

   采用平衡式閥芯結構，軸向平衡力小，允許壓差，穩定性好。套筒互換性強，拆裝方便，容易維修。全金屬閥芯結構適用多種工作場合，達到iv級泄漏標準，tek型軟密封結構閥芯達到vi級泄漏標準，tek進口氣動薄膜套筒調節閥型軟密封結構閥芯達到vi級泄漏標準。閥體按流體力學原理設計成等截面低流組流道，可調范圍大，固有可調比為50，額定流量系數增大30％。執行機構采用多彈簧結構，高度減少30％、重量減輕30％。進口波紋管密封型調節閥，對移動的閥桿形成了完全密封，堵絕流體外漏。帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

技術參數

執行機構

性能指標
